EE80 1000V 100kW 光伏逆变器新能源领域高频变压器
产品分类：
EE系列高频变压器
功率：
300W-1000kW
尺寸单位（mm）：
EE5/0.6W，EE8.3/2W，EE10/5W，EE12.8/7W，EE13/8-16W，EE16/10-15W，EE19/14-24W，EE22/20W，EE25/33-60W，EE28/60W，EE30/90W，EE32/95W，EE33/120W，EE34/100W，EE35/90-125W，EE40/175W，EE42/265-350W，EE55/660-800W，EE65/900-1250W，EE70/1500W，EE85/2100-2460W，EE110/4550W，EE160/8100W，EE240/17000W
产品特性：
1. 高频工作能力
工作频率范围：20kHz–500kHz（具体取决于拓扑和磁芯材料）
适用于SiC/GaN器件的高频开关应用
2. 高效率与低损耗
磁芯材料：铁氧体（如PC95）、纳米晶或合金粉芯（高频低损耗）
铜损优化：采用利兹线或多股绞线减少趋肤效应
典型效率：96%–99%（LLC谐振拓扑可达更高效率）
3. 高功率密度
紧凑型EE80磁芯（80mm尺寸）
适用于高功率密度电源设计（如车载充电机、光伏逆变器）
4. 高耐压与绝缘性能
绝缘等级：H级（180℃）或更高
耐压能力：初级-次级耐压≥4kV AC（光伏/储能应用）
符合安规标准：UL/IEC/EN 61558（部分型号满足汽车级AEC-Q200）
5. 温度稳定性
工作温度范围：-40℃~+125℃（部分工业级型号支持更高温度）
散热设计：可选灌胶、风冷或液冷（大功率应用）
产品用途：
1、光伏逆变器
组串式/微型逆变器DC-AC转换
2、储能系统(ESS)
电池充放电管理、双向DC-DC变换
3、电动汽车充电
车载充电机(OBC)、直流快充桩
4、工业电源
通信电源、服务器电源、激光电源
5、UPS电源
在线式UPS的高频隔离变压器
咨询我们：
86-769-89308858

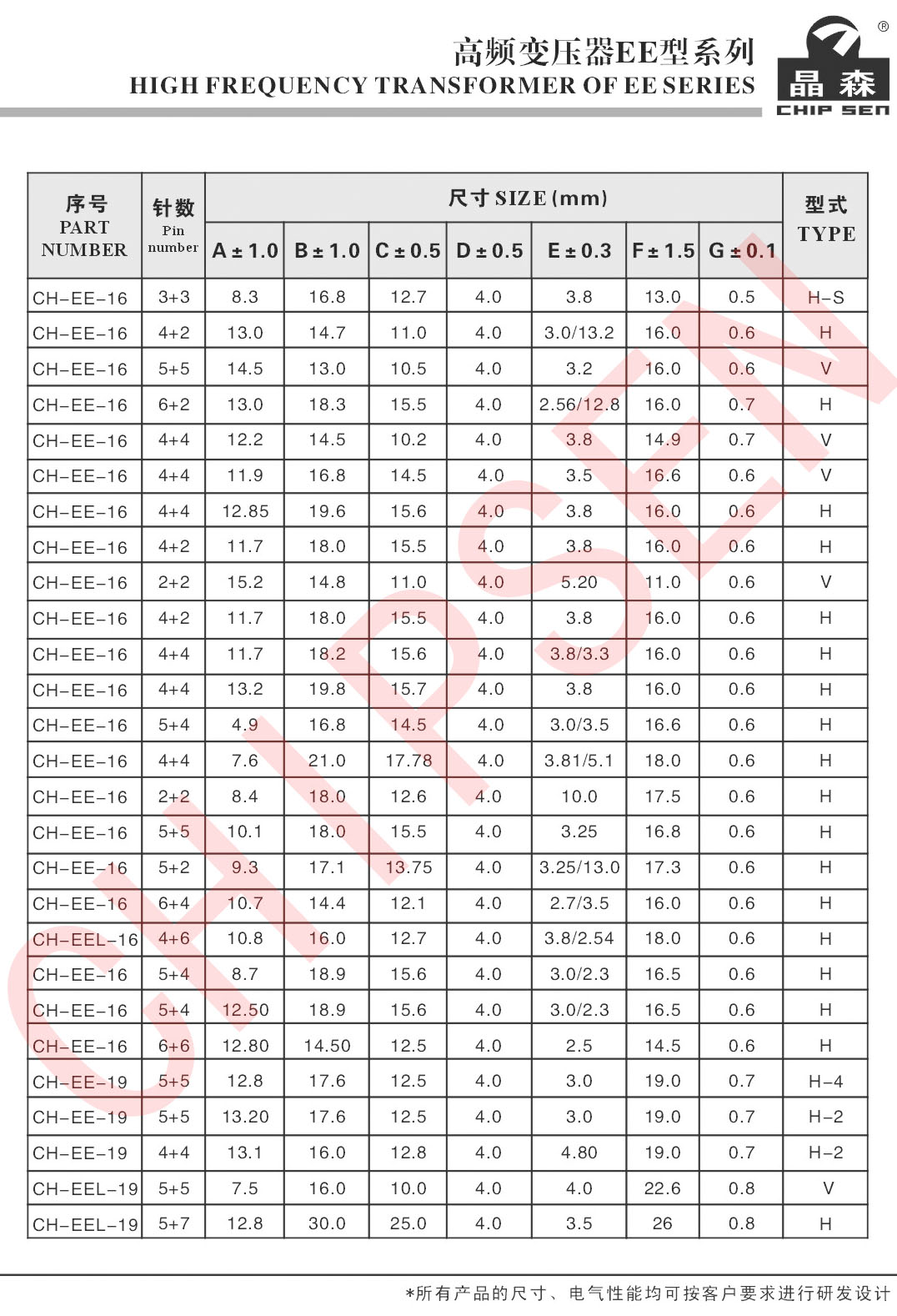

详细参数
