EE22 4+4 Pin 反激式高频变压器
产品分类：
EE系列高频变压器
功率：
定制
尺寸单位（mm）：
标准尺寸规格（单位：mm，立式插针款）
1. 磁芯本体标准尺寸（EE22 铁氧体磁芯）
磁芯总宽：22.0±0.6
磁芯高度：15.6
中柱宽度：5.7±0.3
磁芯厚度：9.6±0.3

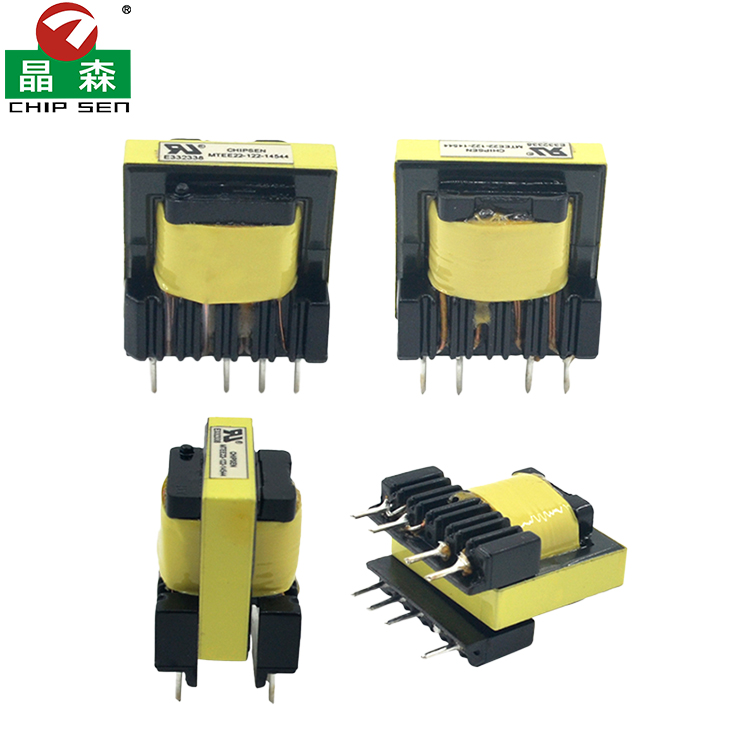

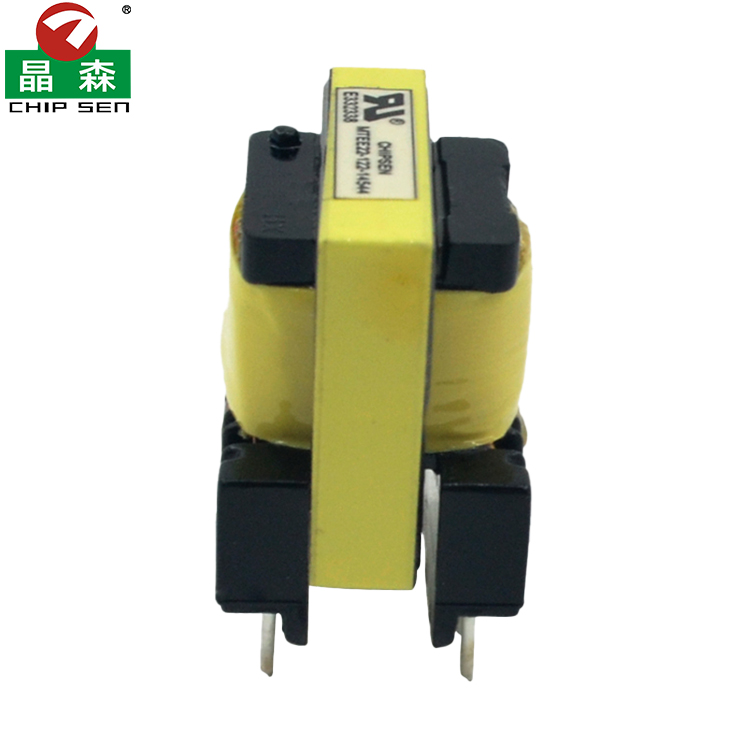

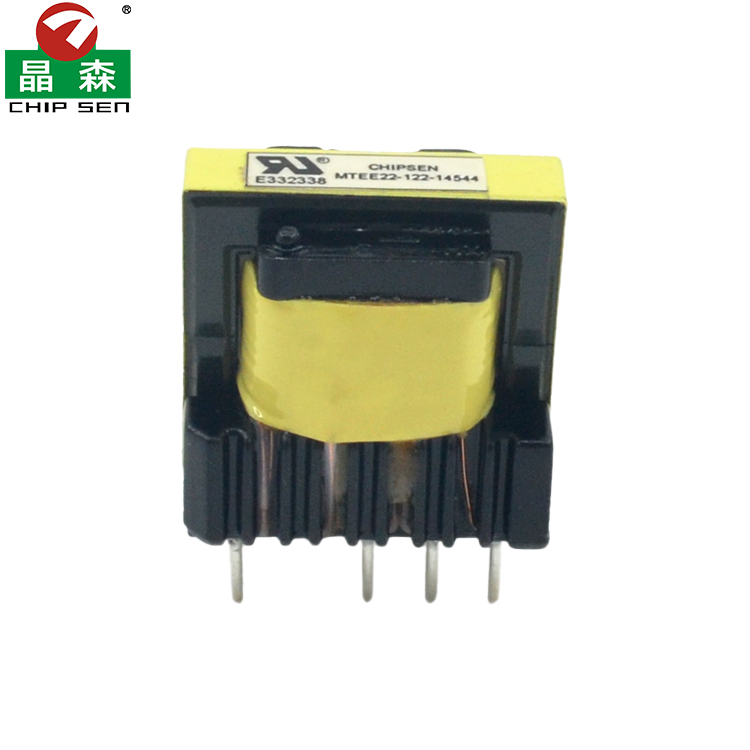

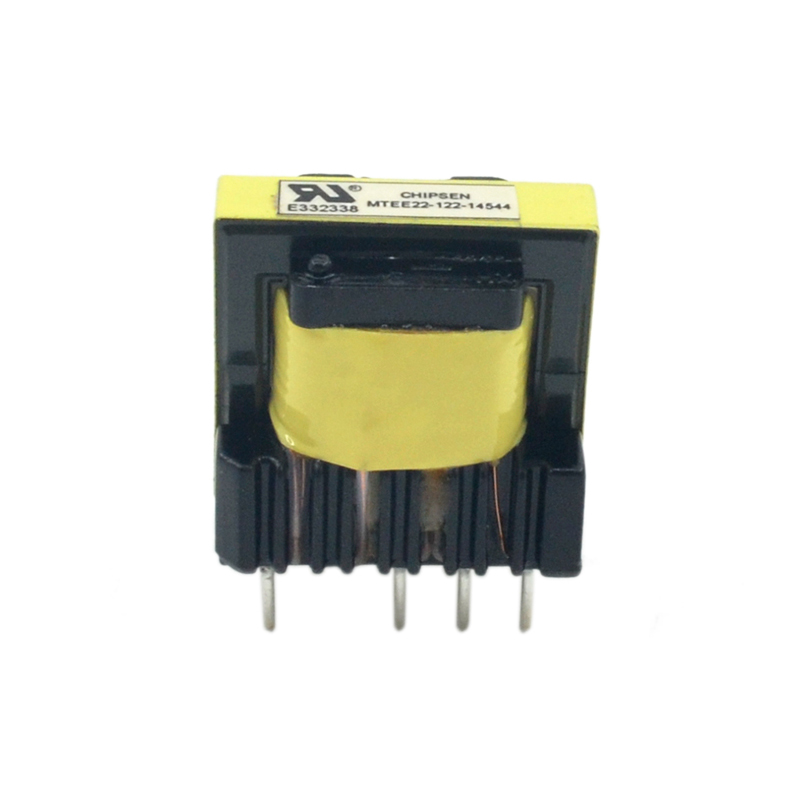

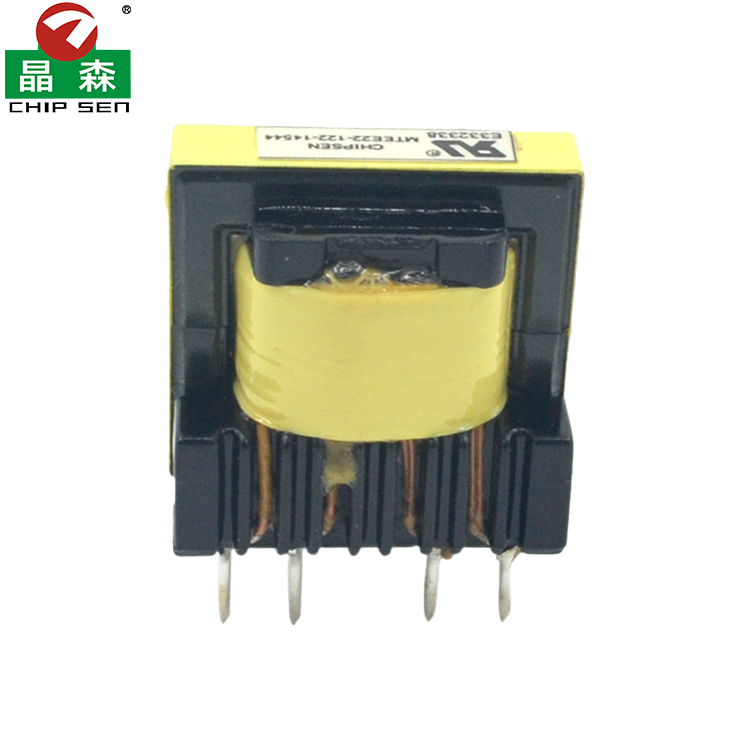

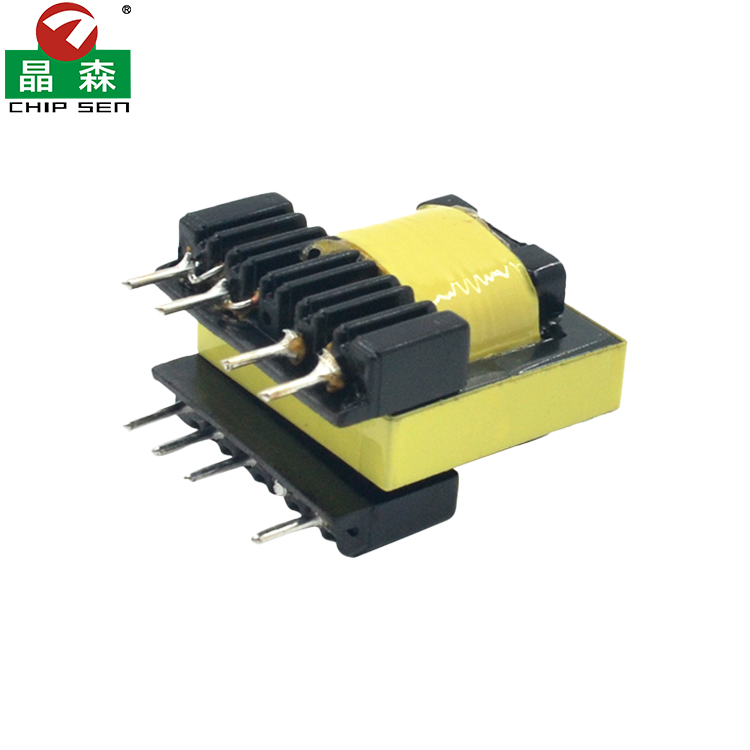

2. 成品整机外形尺寸（立式 5+5 插针款，图中同款）
总长：约 24mm
总宽：约 22mm
总高度（含骨架针脚）：约 26mm
针脚间距标准：5mm 标准 PCB 焊盘间距，适配直插 PCB 焊接；
骨架分槽：多槽分层绕制，满足安规隔离耐压要求，外层黄色玛拉胶带全包绝缘。
产品特性：
1. 电气性能
适用功率：5W~20W，小功率开关电源主流规格
工作频率：20kHz~300kHz，适配绝大多数反激开关电源线路
磁芯材质：PC40 锰锌铁氧体，高频低损耗、饱和磁通密度高，温升低
绝缘耐压：初 / 次级可满足 1500VAC~3000VAC 安规耐压，UL E332334 认证（图中标签带 UL 标识）
绕组线材：130℃/155℃聚氨酯漆包铜线，耐温、击穿电压高；分层绝缘胶带隔离，防短路、爬电距离达标
工作温区：-40℃ ~ +125℃，存储温度 - 25℃~+85℃，宽温稳定工作
电气效率：满载效率≥85%，漏感可控，减少开关管发热与 EMI 干扰
安全认证：UL 绝缘认证、符合 RoHS 无铅环保，B 级绝缘等级
2. 结构工艺特性
立式直插骨架，针脚牢固不易断，适配自动化插件焊接；
线圈全包黄色玛拉绝缘胶带，防尘、绝缘、防磁泄露；
磁芯端面点胶固定，抗震动、磁隙稳定，输出电压波动小；
分层绕制结构，初级、辅助绕组、次级分区隔离，降低分布电容，EMC 表现更好。
产品用途：
1. 开关电源类（最主流）
5~20W 小型反激开关电源适配器：手机 / 小家电充电器、监控电源、路由器 / 光猫电源、LED 驱动电源；
裸板内置电源：机顶盒、蓝牙音箱、小型工控模块、美容仪电源板。
2. 照明驱动
LED 恒流驱动电源：筒灯、面板灯、灯带驱动、小功率植物灯驱动。
3. 工控与小家电
小家电控制板辅助电源：加湿器、空气净化器、扫地机、小型直流水泵；
安防设备：摄像头电源、门禁控制板、烟雾报警器内置电源；
工业小模块：DC-DC 隔离转换模块、继电器驱动板、传感器供电电源。
4. 其他电子设备
医疗小型仪器隔离电源（满足安规隔离）；
音响、数码设备内置隔离变压器；
充电桩辅助控制电源、UPS 后备电源小功率辅助绕组。
