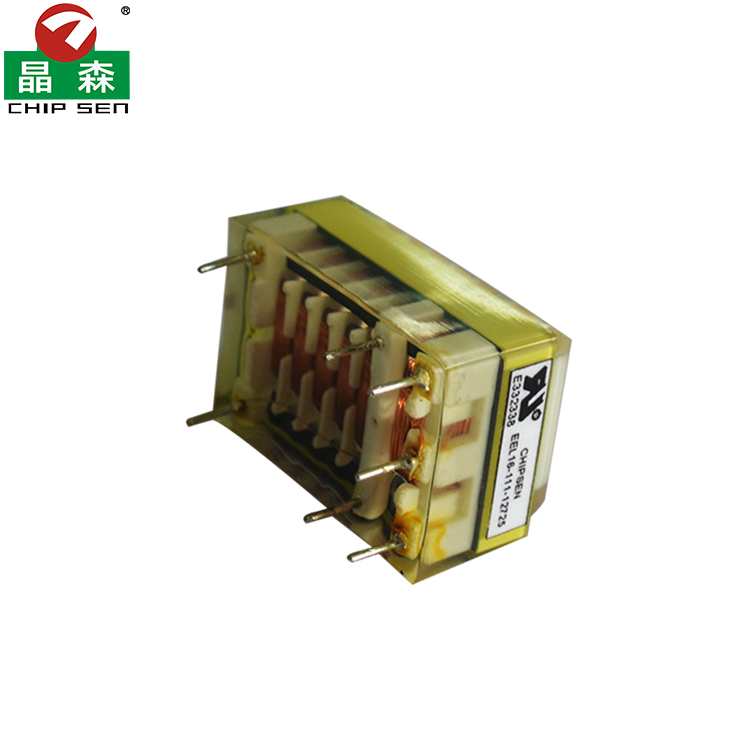

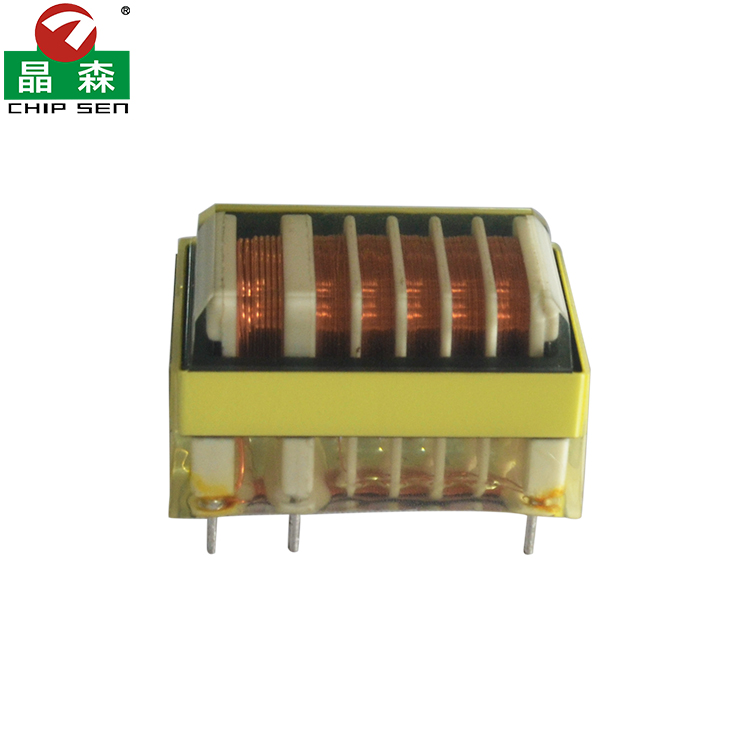

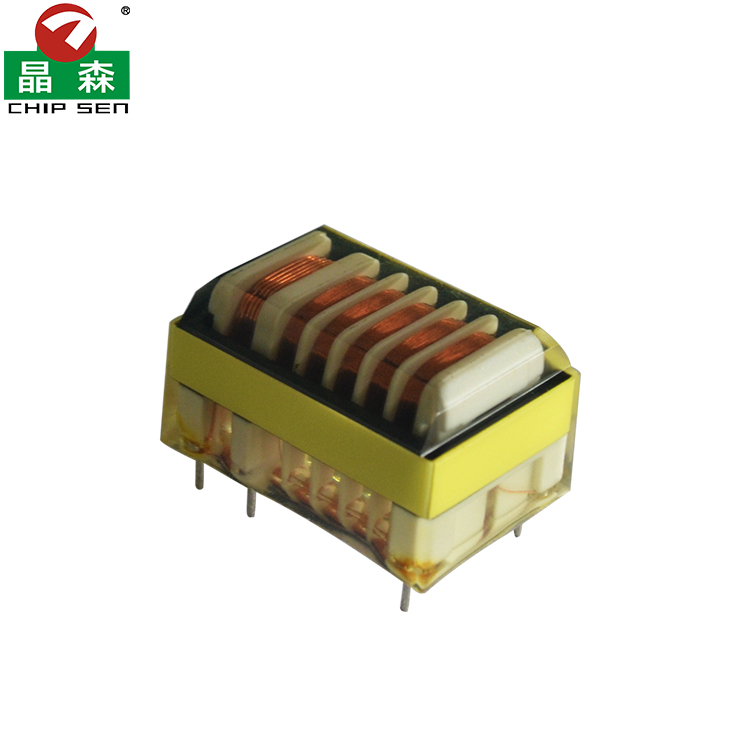

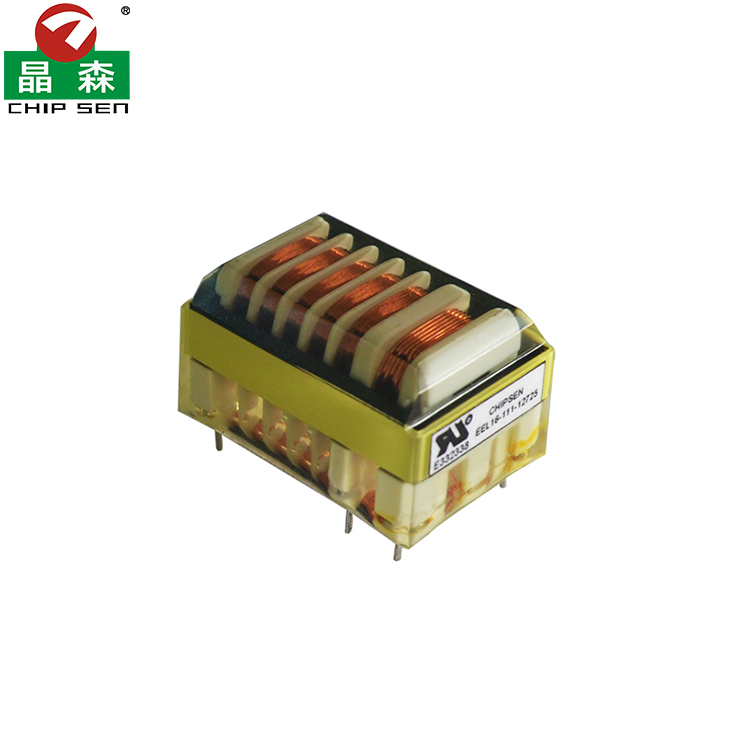

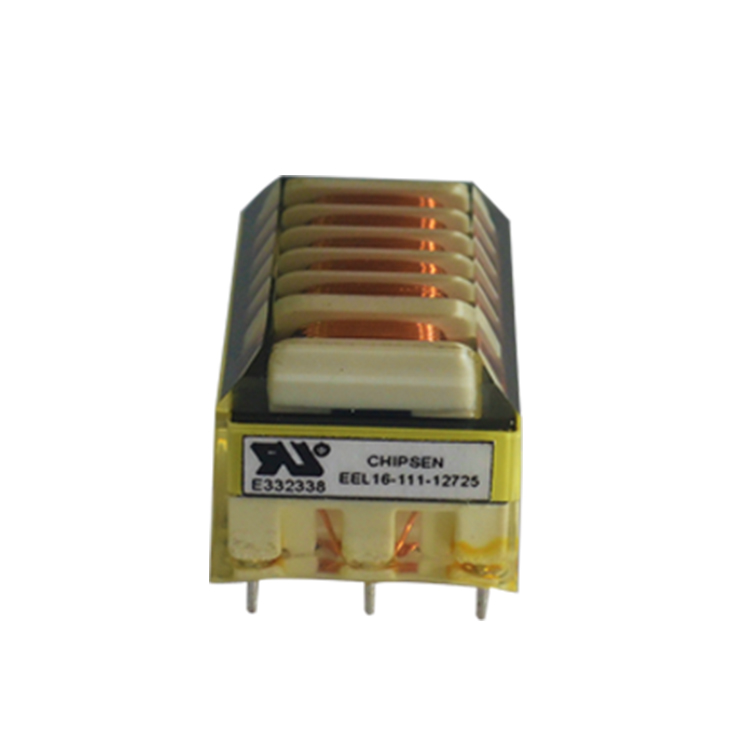

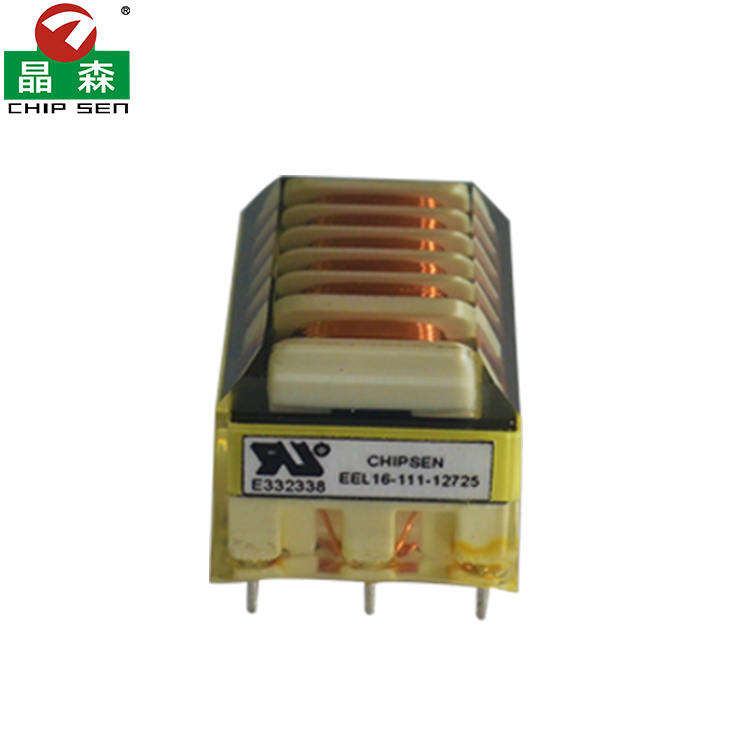

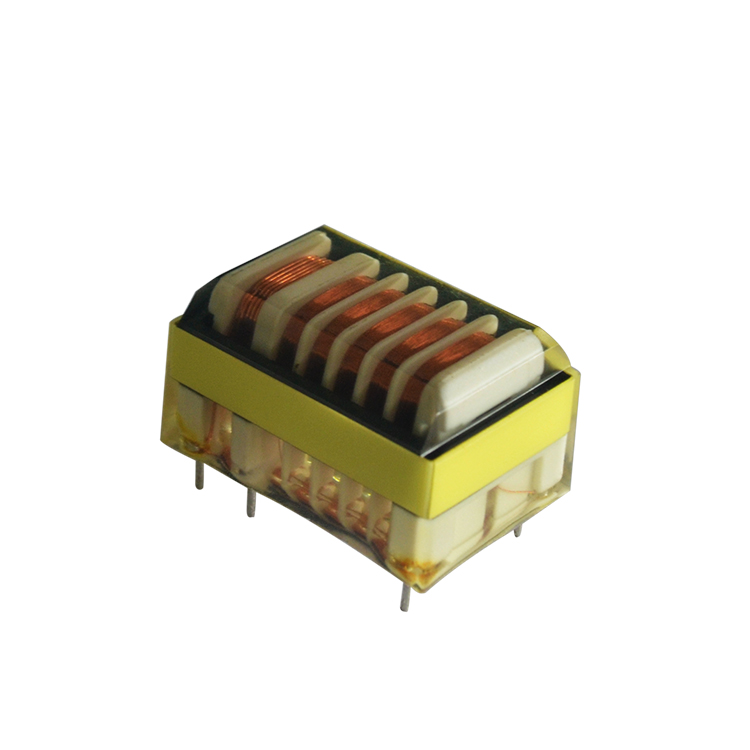

EEL16 灌封立式高频变压器 开关电源脉冲升压变压器
产品分类：
高频变压器
功率：
定制
尺寸单位（mm）：
总长：28.0mm
总宽：18.5mm
高度：23.0mm
磁芯中柱宽度：16.0mm
引脚间距标准立式 3PIN 布局，针距 4.0mm
产品整体含灌封胶包胶后整体尺寸约：29 (L)×19 (W)×24 (H) mm
产品特性：
1、灌封绝缘防护
采用环氧树脂整体灌封工艺，多层隔离骨架分区绕线，绝缘耐压≥3750VAC，有效提升安规等级，防漏电、防潮、防尘、抗振动，适配潮湿、多尘设备环境。
2、电气性能稳定
功率区间：4W~18W，工作频率 50kHz~200kHz，适配高频开关电源线路
低漏磁、高磁导率锰锌铁氧体磁芯，磁损耗低，转换效率高，发热小
全铜耐高温漆包线绕制，绕组排布均匀，输出电压波动小，负载稳定性强
3、安全环保认证
持有 UL 安规认证（标签 E332338），骨架、胶带、灌封材料均阻燃 V0 级，全制程符合 RoHS 环保标准，无有害物质，满足海内外家电出口标准。
4、结构与安装优势
立式直插 3PIN 引脚设计，可直接焊接 PCB；EEL 加宽磁芯窗口，绕线空间充足，可定制多绕组、升压 / 降压 / 隔离绕组；耐高温，工作温度区间 - 40℃~+105℃，高低温环境不易失效。
5、定制化能力
匝数比、输出电压、引脚排布、绝缘等级、灌封厚度均可按需定制，型号 EEL16-111-12725 为标准化通用款，交期稳定。
产品用途：
1、LED 照明驱动电源
LED 灯带、面板灯、护眼台灯、小功率路灯内置隔离驱动电源，实现高低压隔离变压。
2、小家电控制电源
洗衣机臭氧杀菌模块、加湿器、美容仪、小型空气净化器、电动工具控制板开关电源。
3、数码与工控设备
数码相机、打印机、小型工控模块、DC-DC 隔离转换模块、充电器适配器。
4、高压脉冲小型设备
灭蚊灯、负离子发生器、小型臭氧发生器升压电源，依靠灌封绝缘抵御高压击穿风险。
5、通讯终端设备
小型程控电源、智能家居控制器、门禁电源等小功率隔离开关电源。
