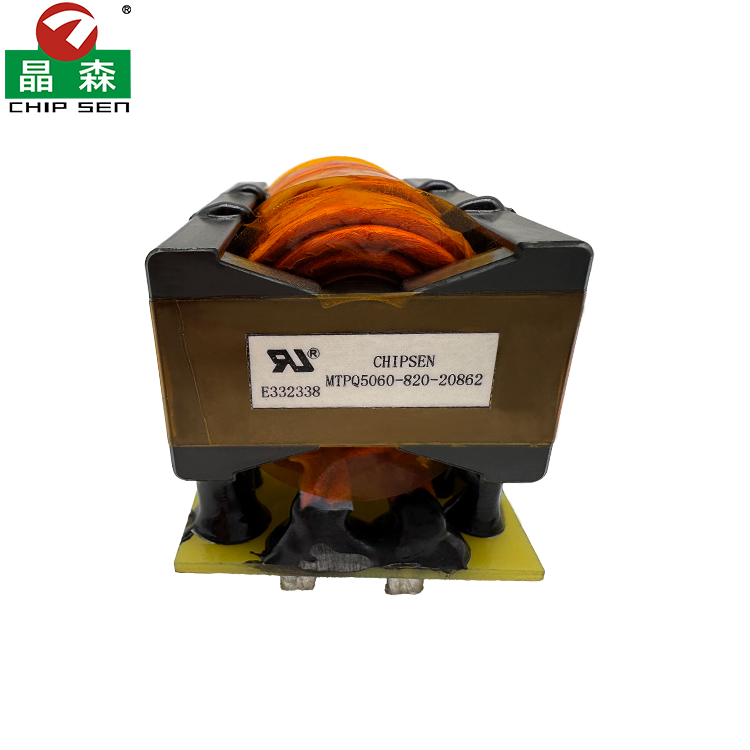

PQ5060 新能源高频变压器
产品分类：
PQ系列高频变压器
功率：
定制
尺寸单位（mm）：
PQ20, PQ26, PQ32, PQ35, PQ40, PQ50, PQ78
产品特性：
1. 高效节能，低损耗表现
采用 PQ 磁芯结构与优化绕线工艺，铜损、铁损远低于传统变压器，满载转换效率可达行业领先水平，比常规变压器降低能耗 15% 以上。
高频设计适配 20kHz-500kHz 宽工作频率，减少涡流损耗，同时支持大电流传输，适配大功率场景需求。
2. 高安全等级，绝缘性能优异
初级 - 次级耐压≥4000VAC，符合 IEC/UL 60950 安规标准，绝缘电阻 DC500V 时≥200MΩ，有效保障系统电气隔离安全。
采用三重绝缘线（TIW）绕制，搭配阻燃骨架与绝缘胶带，满足新能源设备严苛的安全规范，同时通过 UL 认证（E332338）。
3. 结构紧凑，高功率密度

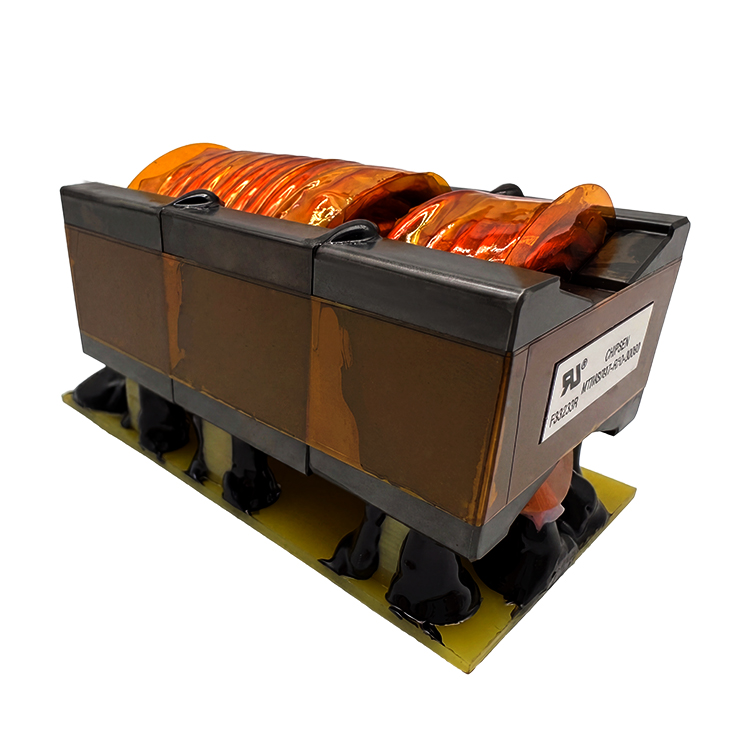

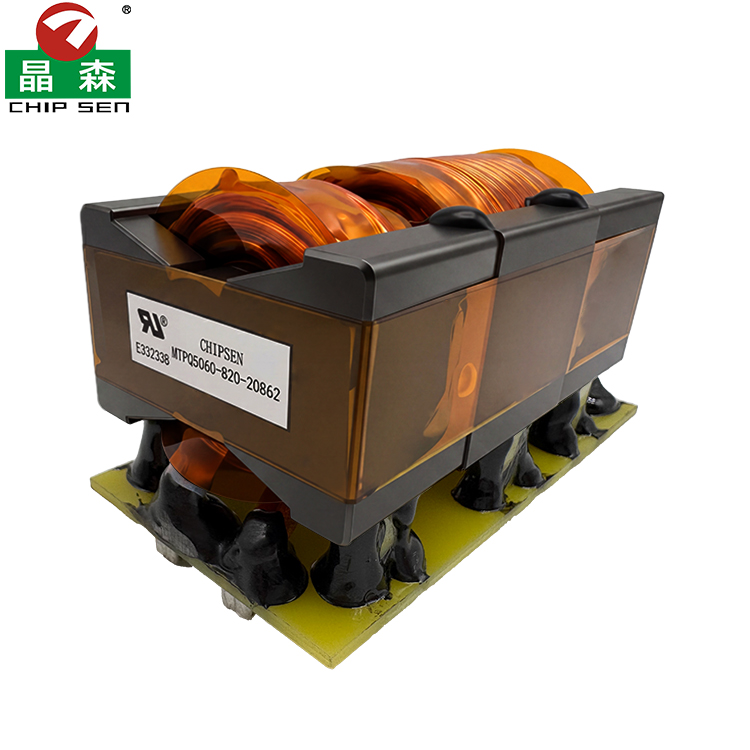

PQ5060 磁芯设计实现小体积承载大功率，1500W 功率等级下仍保持轻量化结构，适配设备小型化、高密度集成需求。
引脚 / 焊盘式安装可选（4-12Pin 配置），PCB 焊接牢固可靠，同时采用黑色灌封胶加固引脚，提升抗振动、抗冲击能力。
4. 稳定可靠，环境适应性强
自然冷却下满载温升 ΔT≤40℃，搭配高效散热设计，避免高温老化问题，延长使用寿命。
符合 ROHS、REACH 环保标准，支持 - 40℃~125℃宽温工作环境，适配户外、车载等复杂工况。
优秀的过载能力，可应对新能源设备启动、峰值负载等波动场景，保障系统稳定运行。
5. 定制化适配能力
支持客户定制化设计，可根据不同应用场景调整电压比、引脚配置、绝缘等级，适配多样化的电源方案需求。
产品用途：
1. 新能源发电领域
光伏逆变器：实现 600V-800V 高压直流到 48V/12V 的降压隔离，提升能源转换效率，适配组串式、集中式光伏系统。
储能系统：用于双向 DC-DC 变换器，支持电池与直流母线间的能量回馈，保障储能系统充放电过程的电气隔离与电压转换。
2. 新能源汽车与充电设备
车载电源模块：适配车载 DC-DC 转换器，实现高压电池电压到低压车载系统的转换，为车载电子设备提供稳定电源。
充电桩与 OBC：用于直流充电桩、车载充电机（OBC）的主功率转换，实现电网与电池间的电气隔离与电压适配，支持快充场景的大功率传输。
3. 工业与通信电源场景
工业自动化设备：适配伺服驱动、PLC 等设备的开关电源，实现 380V 工业电压到设备工作电压的转换，保障设备稳定运行。
通信基站电源：用于通信设备的高密度电源模块，实现高压直流到低压负载的隔离转换，适配 5G 基站等设备的供电需求。
4. 其他大功率工业设备
可应用于逆变电源、UPS 不间断电源、焊机电源等设备，作为主功率变压器实现电压转换与电气隔离，保障设备安全可靠运行。
