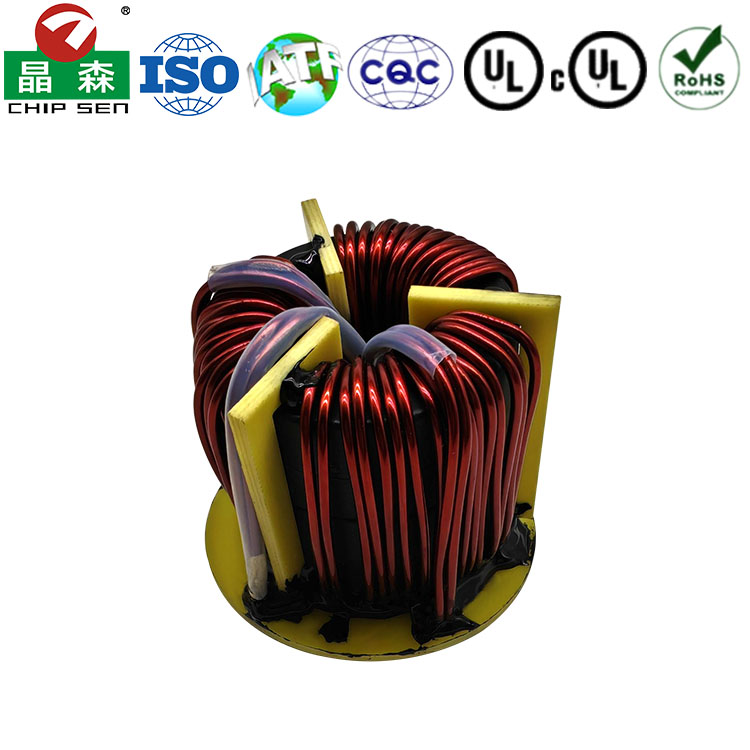

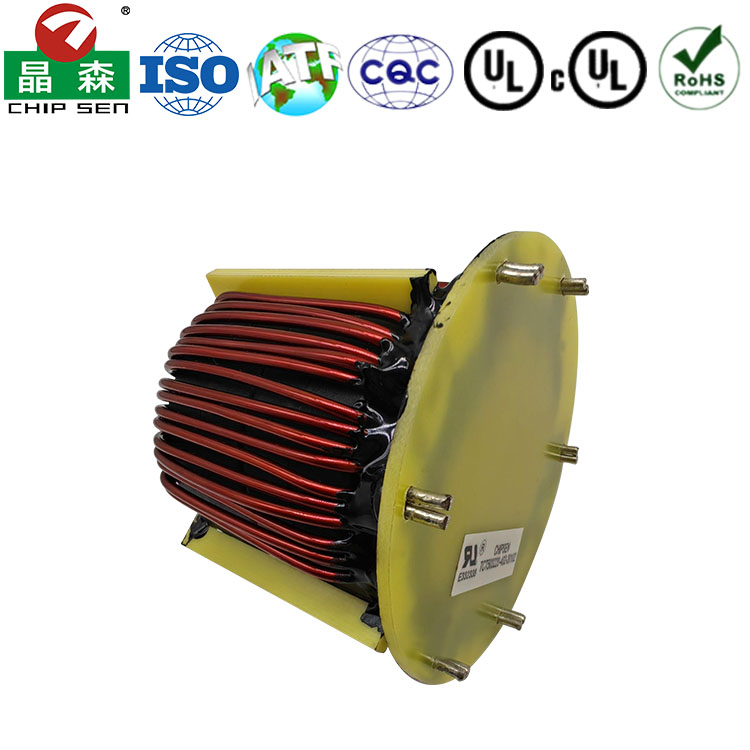

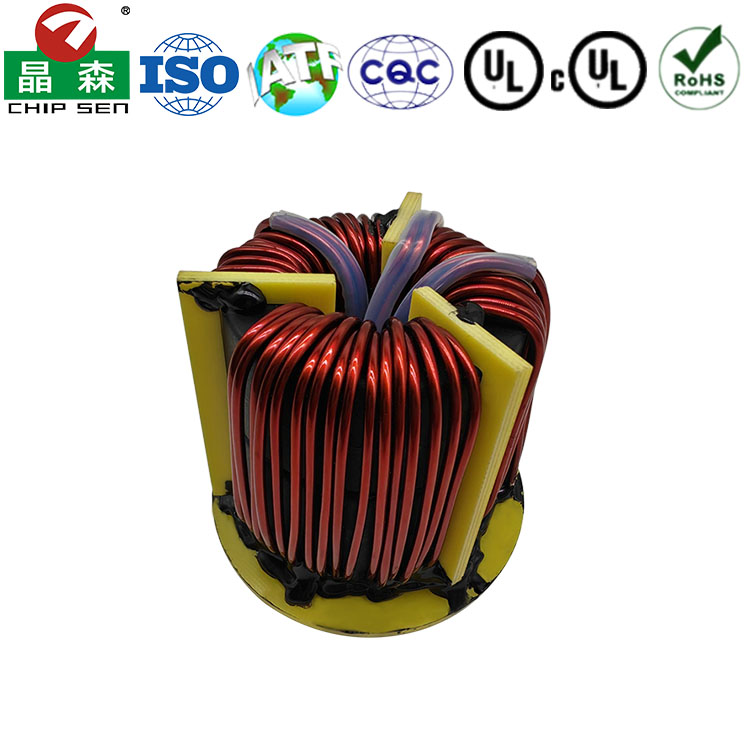

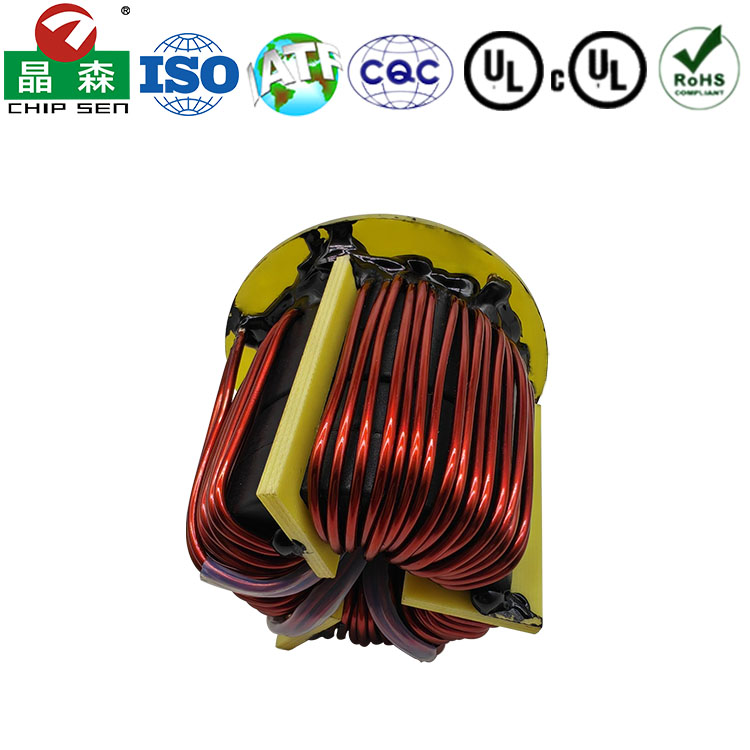

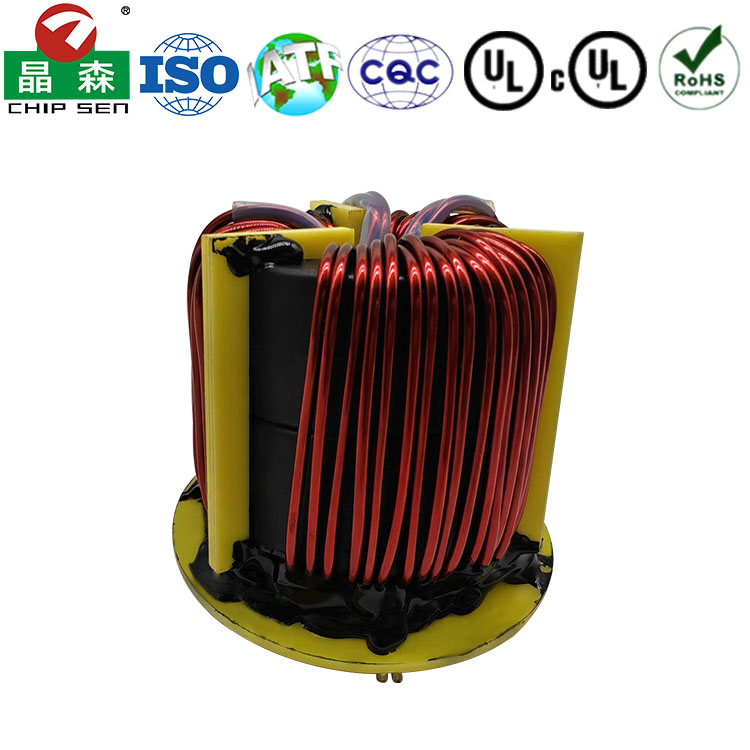

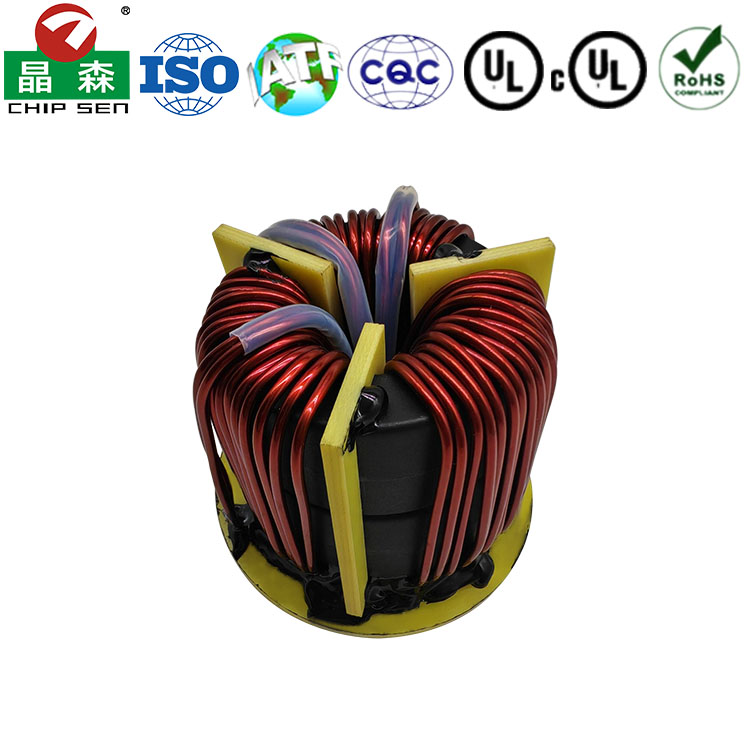

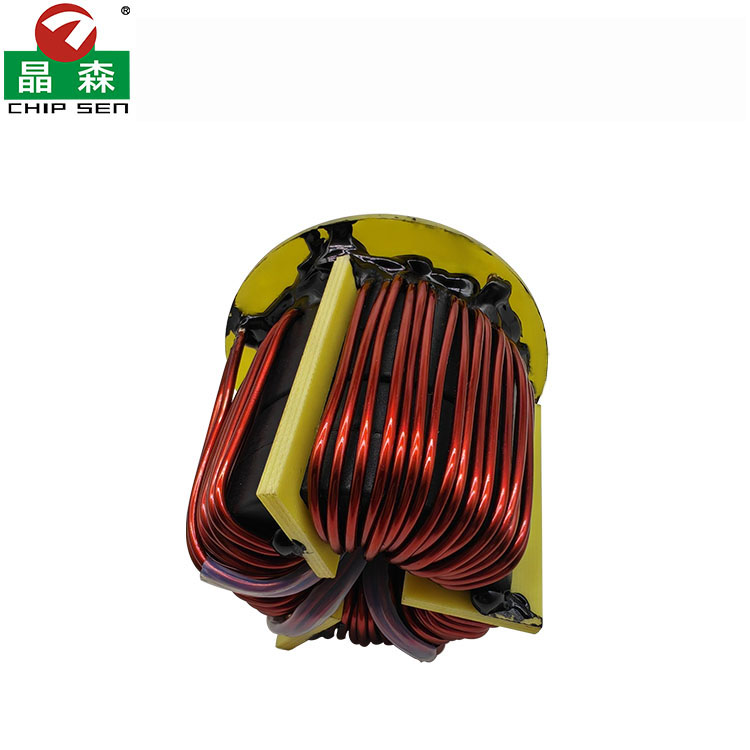

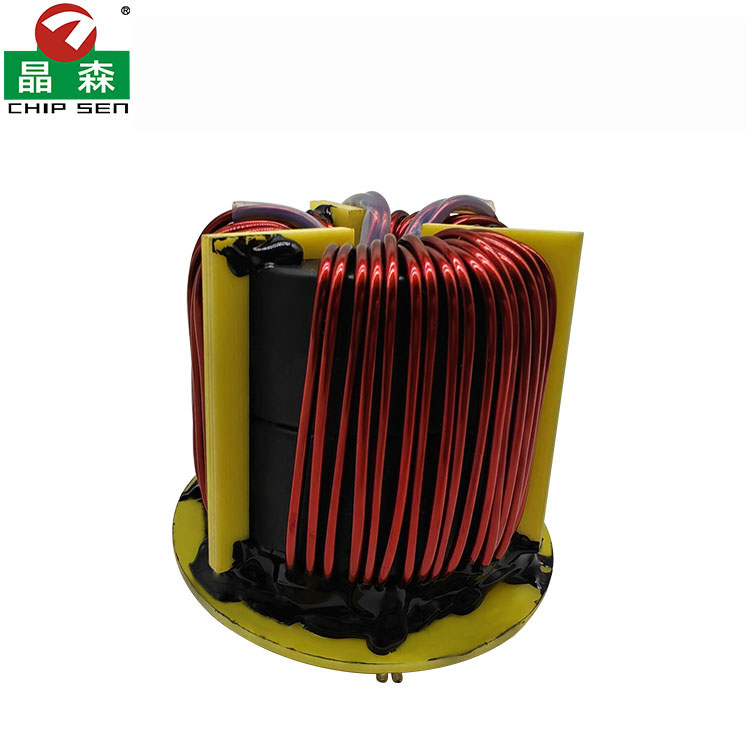

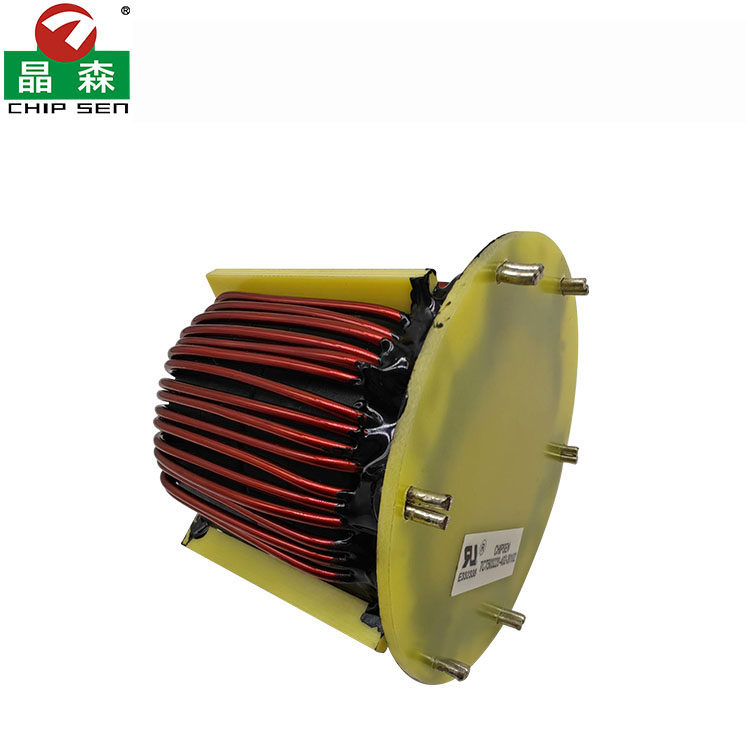

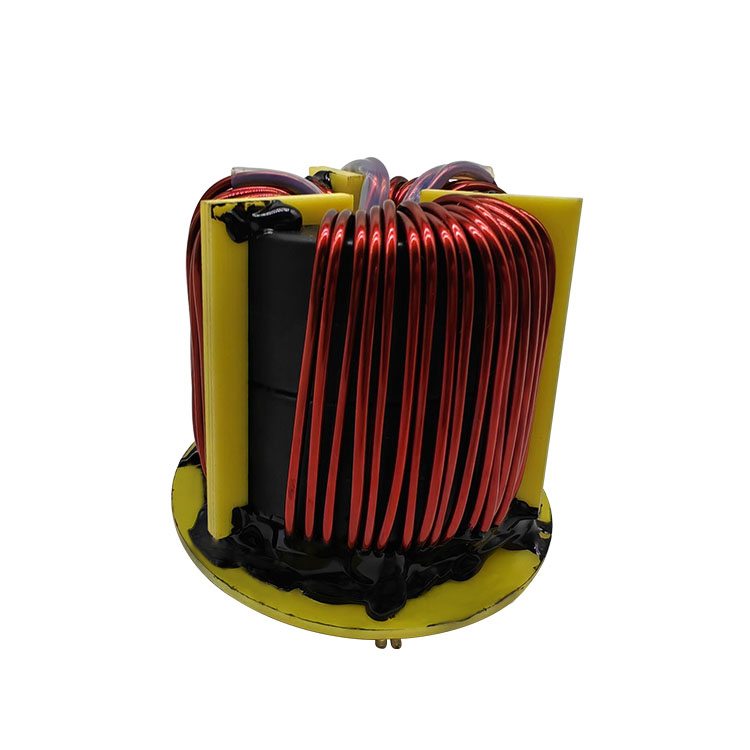

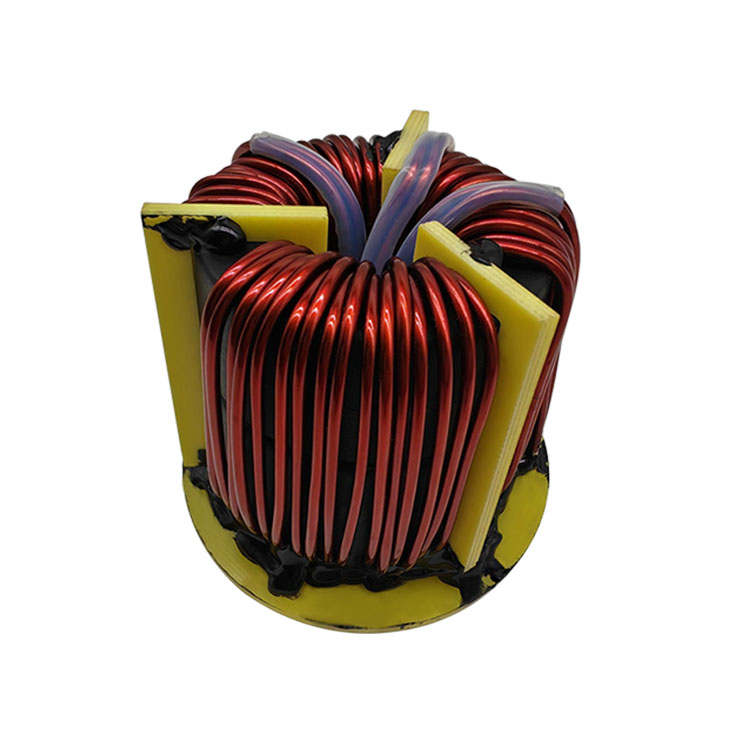

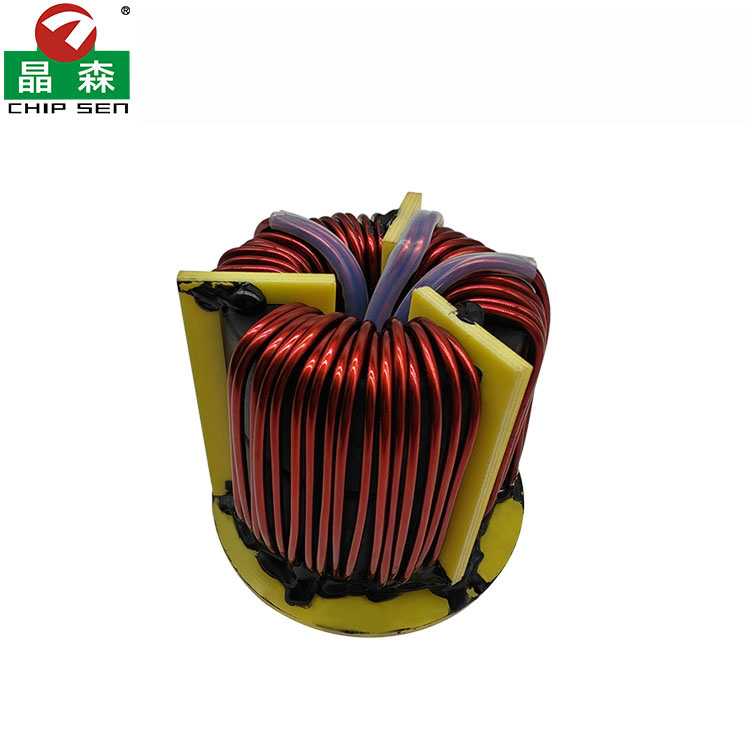

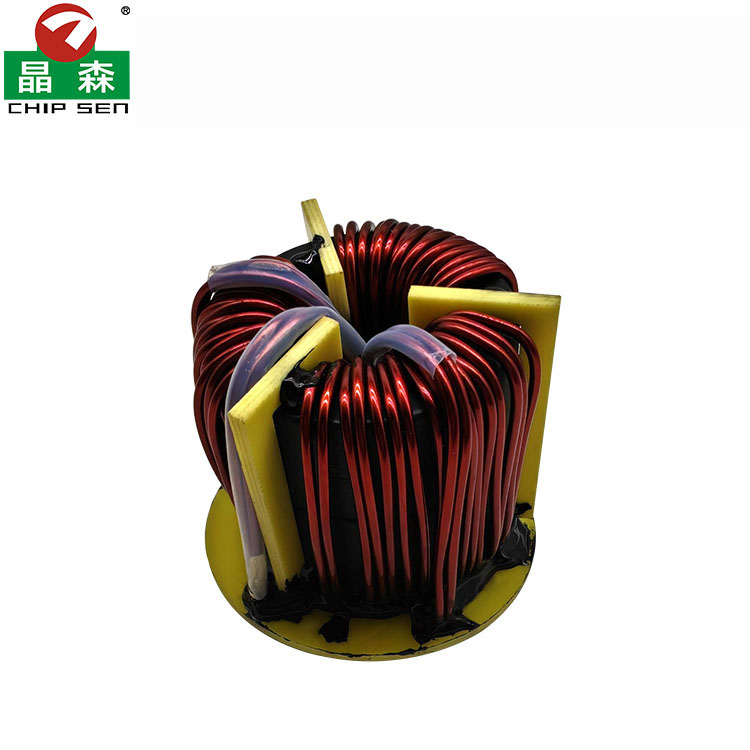

T5032 4.0mH磁环共模电感
产品分类：
T系列磁环电感
功率：
定制
尺寸单位（mm）：
T5*3*2/T6*3*3/T9*5*3/T10*6*5/T12*10*8/T50-26/T80-26/T251510/T251512
产品特性：
1. 物理结构：
· 型号解读： T50*32*20H
· T： 环形。
· 50： 磁环的外径为50毫米。
· 32： 磁环的内径为32毫米。
· 20： 磁环的高度为20毫米。
· H： 再次表明它使用的是高磁导率、高饱和磁通密度的磁粉芯材料，绝大多数情况下是铁硅铝。这保证了它在大直流电流下仍能保持较好的电感值。
· 结构： 环形闭磁路结构，磁泄漏少，效率高，电磁兼容性好。
2. 电气特性：
· 高电感值： 4.0mH的电感量相当大，意味着它在低频段能提供很高的阻抗，储能和滤波能力非常强。
· 较强的电流处理能力： 由于其尺寸和磁芯材料，它可以承受十几安培到几十安培的电流，具体取决于绕线设计。
· 优异的直流偏置特性： 铁硅铝磁芯的特性使得电感在通过较大直流电流时，电感量衰减平缓，不易饱和，工作稳定。
· 低核心损耗： 在高频开关环境下（如几十kHz），铁硅铝磁芯的损耗较低，有助于提高整体效率和降低温升。
产品用途：
1. 功率因数校正电感： 在中等到大功率的PFC升压电路中，这是它的经典应用场景。用于储存能量，塑造输入电流波形，提高功率因数。
2. 输出滤波电感： 用于大功率开关电源、逆变器、变频器的直流输出侧，滤除开关纹波，提供平滑、干净的直流电。
3. 输入EMI滤波电感： 作为共模或差模电感的一部分，用于抑制设备对电网产生的传导干扰，确保符合EMC标准。
4. 储能电感： 在大功率的Boost或Buck变换器中作为核心储能元件。
5. 谐波滤波电感： 用于滤除特定频率的电流谐波，例如在有源电力滤波器中。
