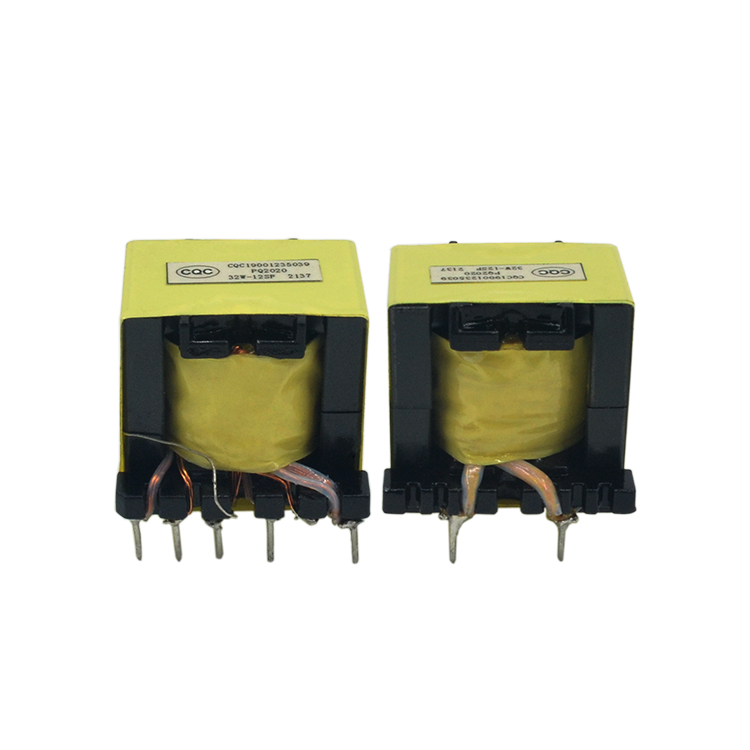

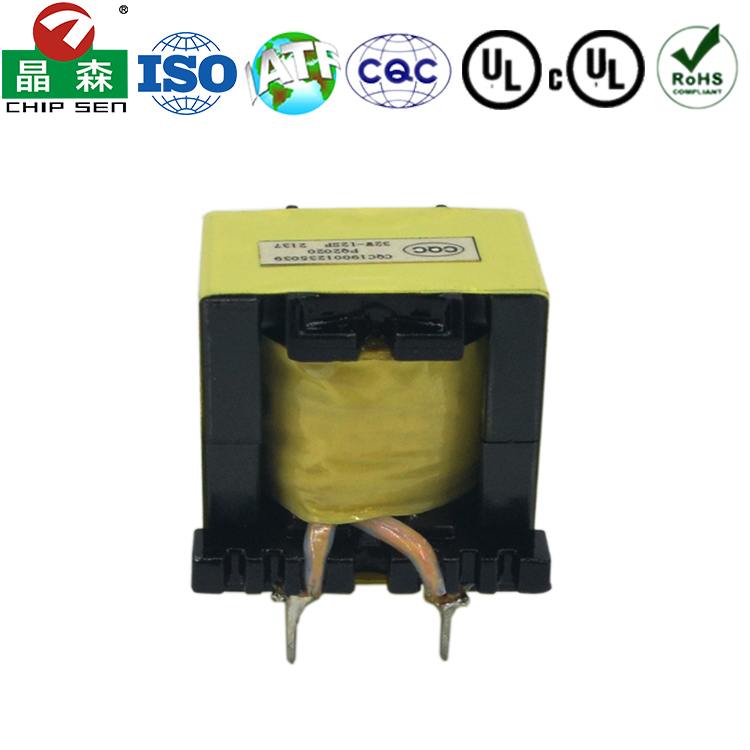

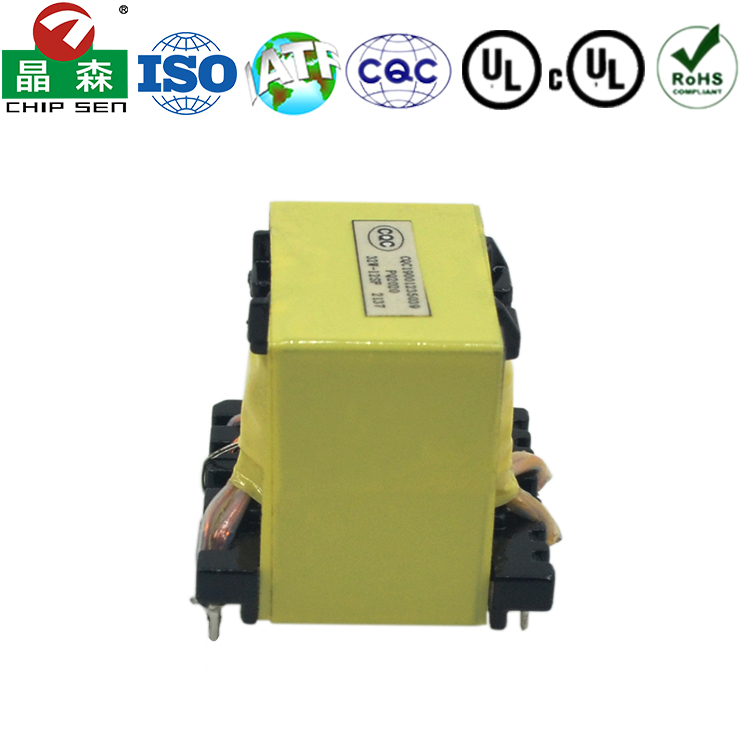

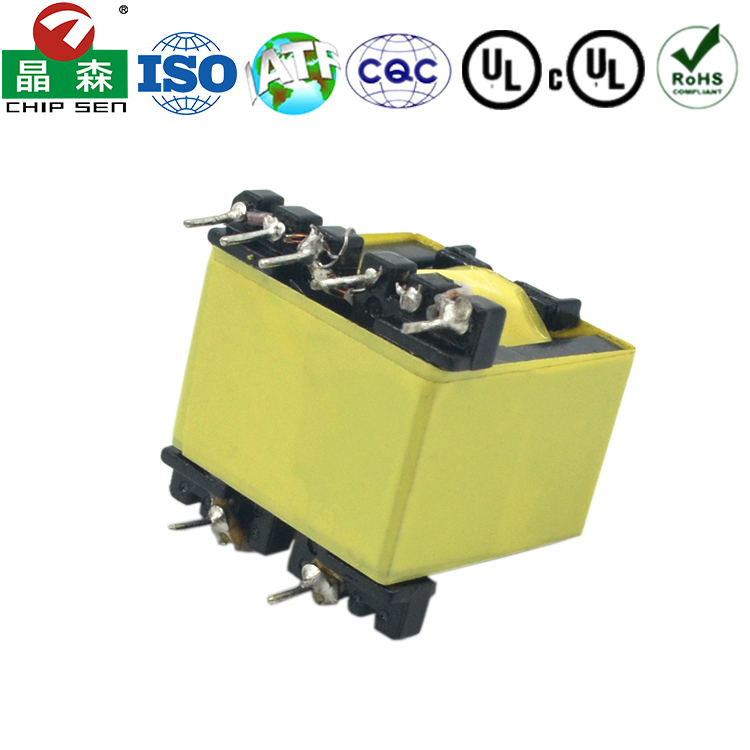

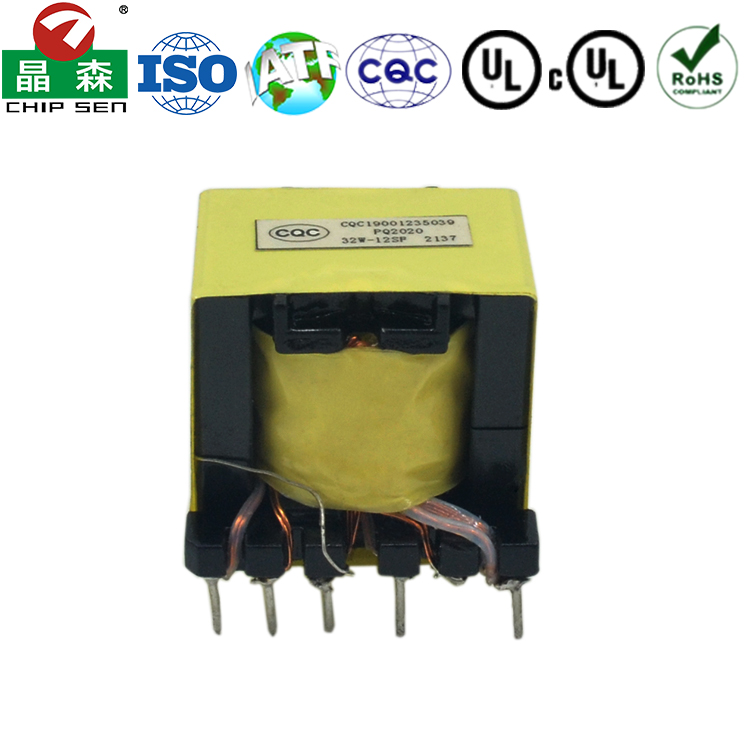

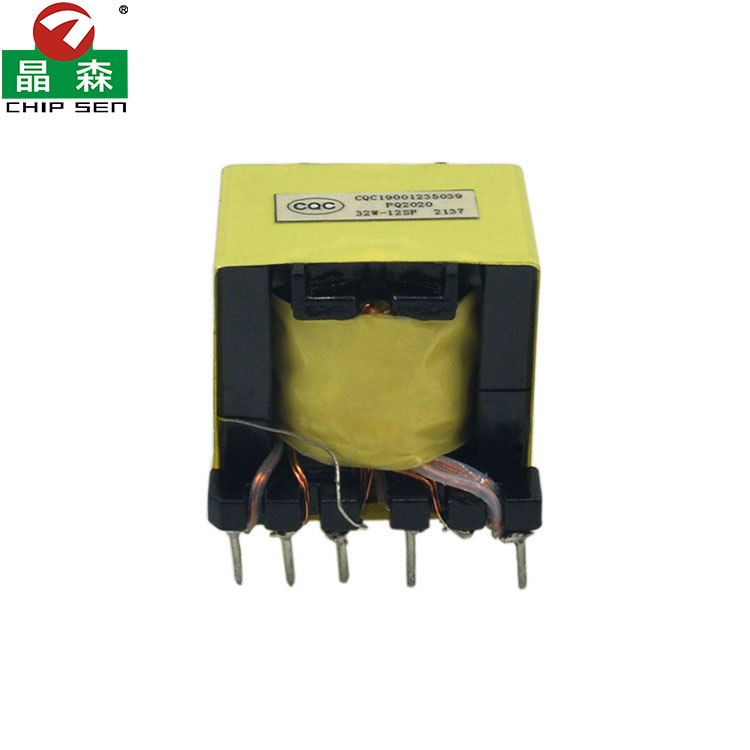

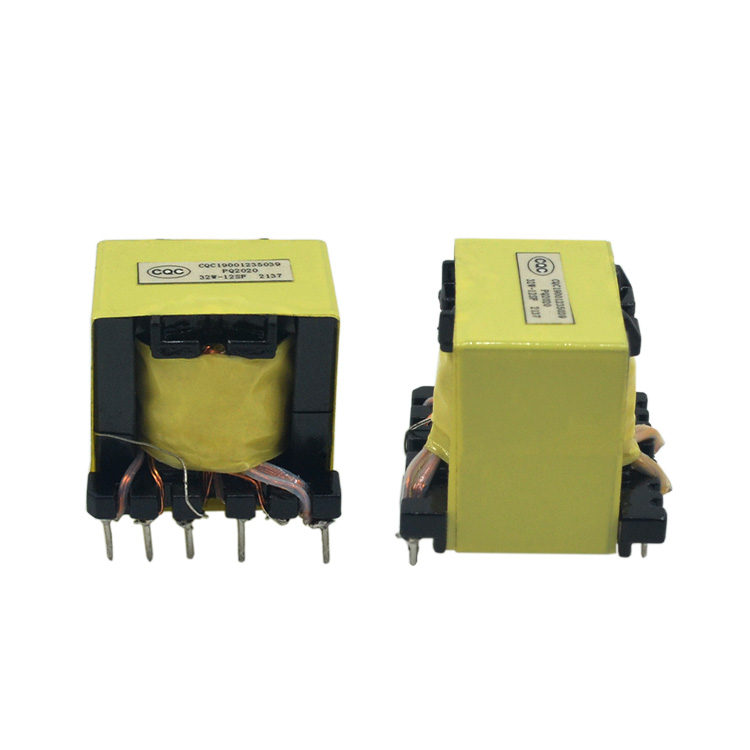

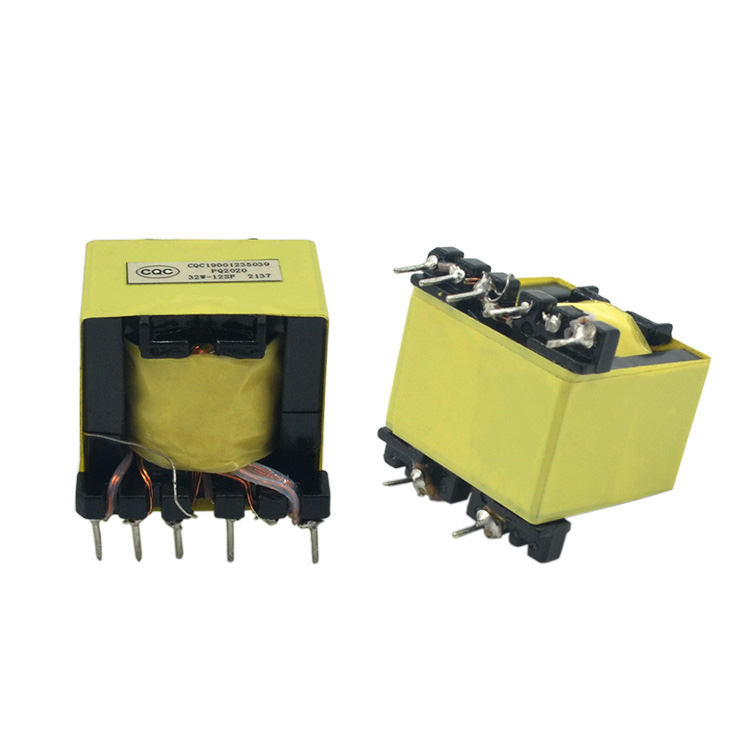

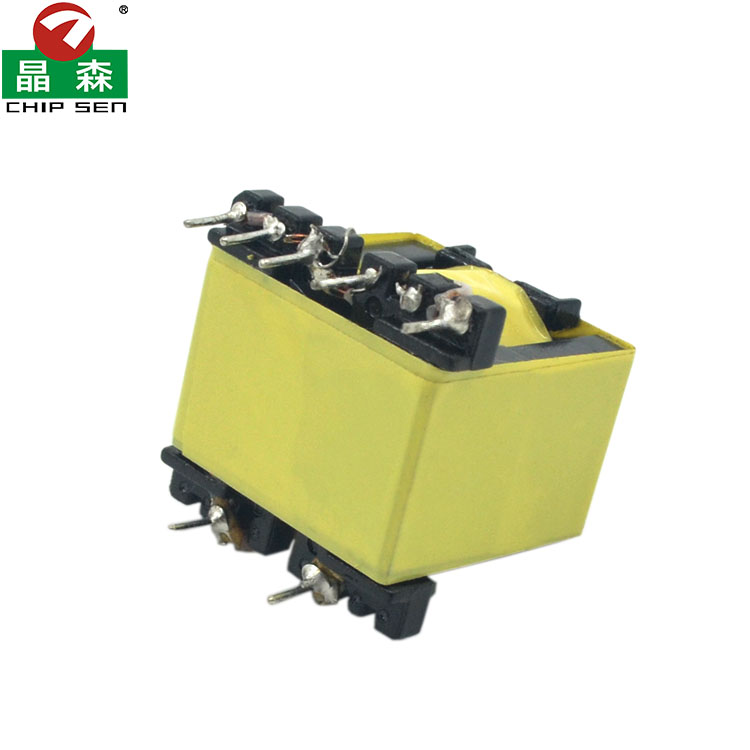

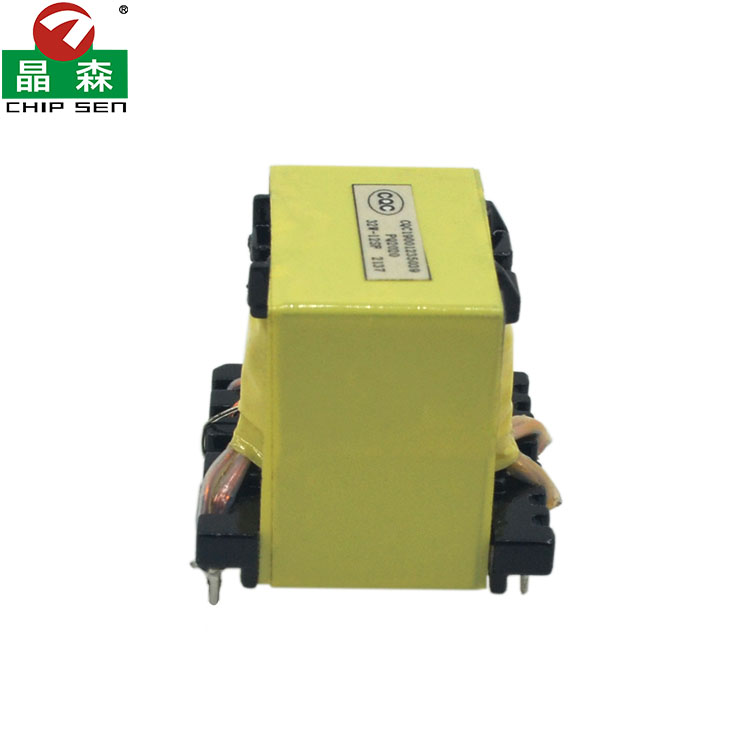

PQ20 5+2pin高频开关电源变压器
产品分类：
PQ系列高频变压器
功率：
定制
尺寸单位（mm）：

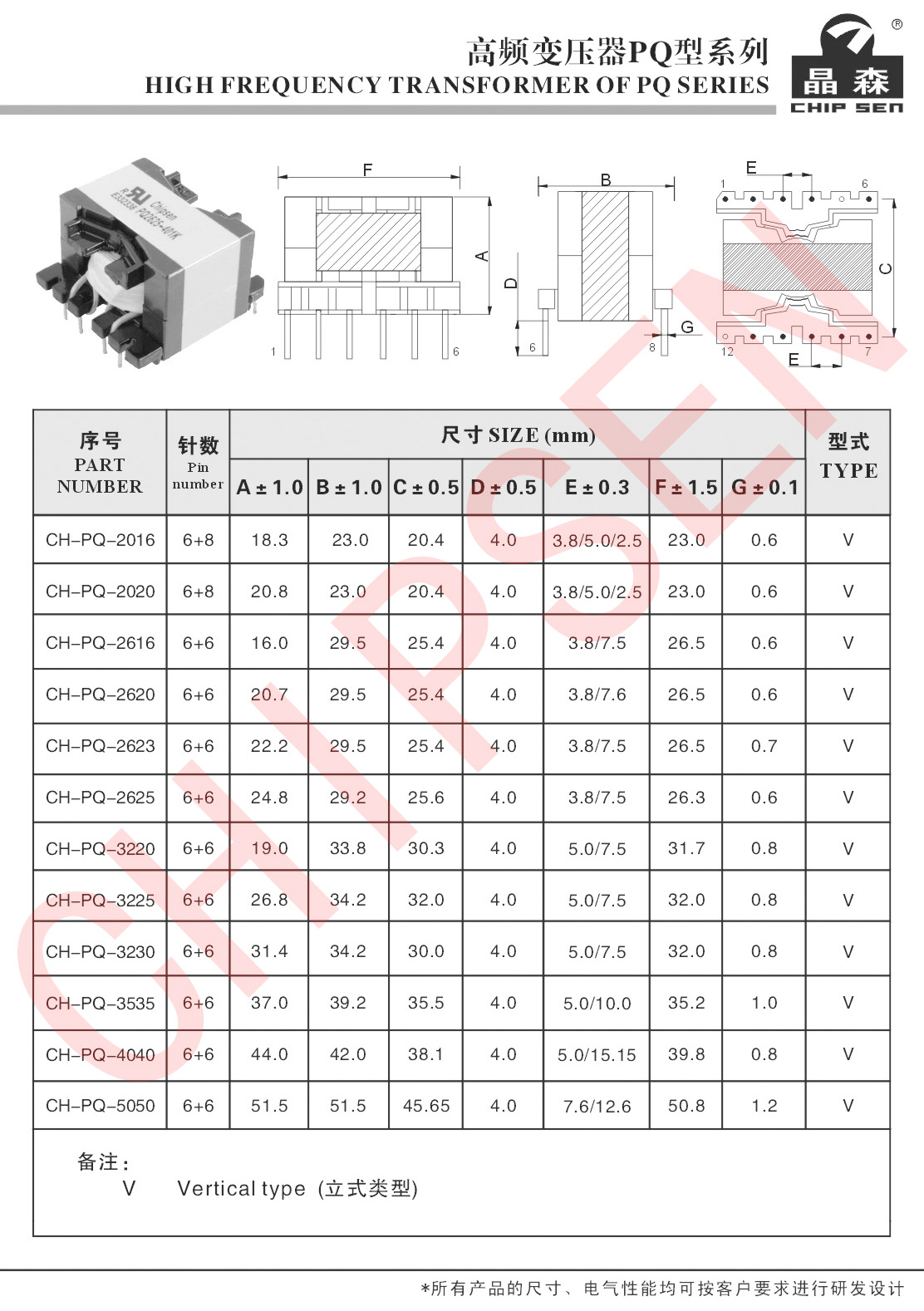

PQ2016 18.3*23*20.4/PQ2020 20.8*23*20.4/PQ2616 16*29.5*25.4/PQ2620 20.7*29.5*25.4/PQ2623 22.2*29.5*25.4/PQ2625 24.8*29.2*25.6
产品特性：
1. 高频特性优异：
· 采用高频功率铁氧体材料（如PC40、PC44等），在高频（几十kHz至数百kHz）下具有低磁芯损耗，效率高。
2. 高功率密度：
· PQ磁芯的圆形中心柱设计，在给定体积下提供了更大的有效截面积和绕组窗口面积，使其能够实现更大的功率输出，结构紧凑。
3. 良好的自屏蔽效果：
· 磁芯结构近似闭合，能够有效约束磁场，减少电磁干扰，有利于产品通过EMC测试。
4. 散热性能好：
· 体积与表面积之比优化，热阻小，有利于变压器工作时产生的热量散发。

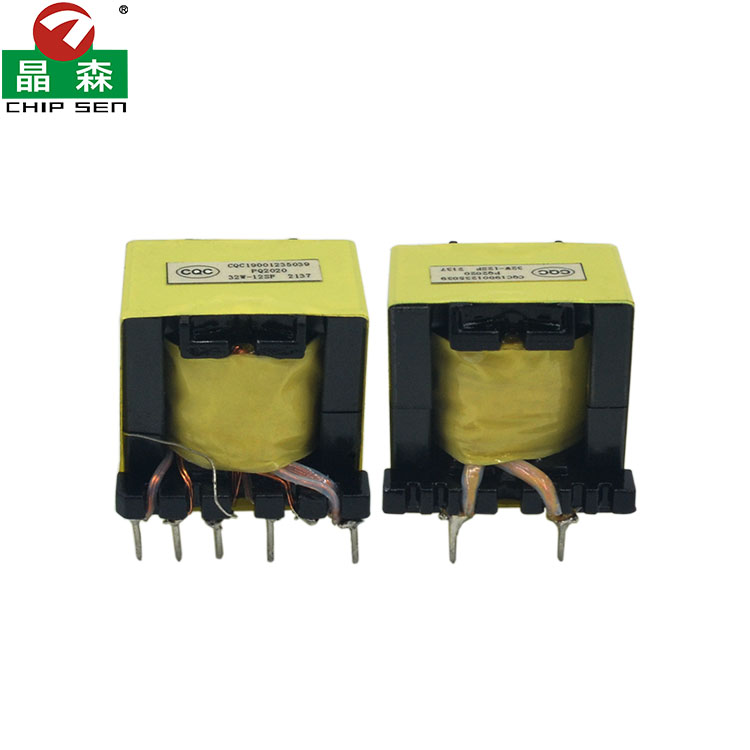

5. 灵活的引脚设计（5+2pin）：
· 5引脚侧：通常用于初级侧，包含：主绕组引脚、辅助电源绕组引脚、以及用于连接EMC屏蔽层的引脚。这种设计便于实现复杂的绕法以满足安规和性能要求。

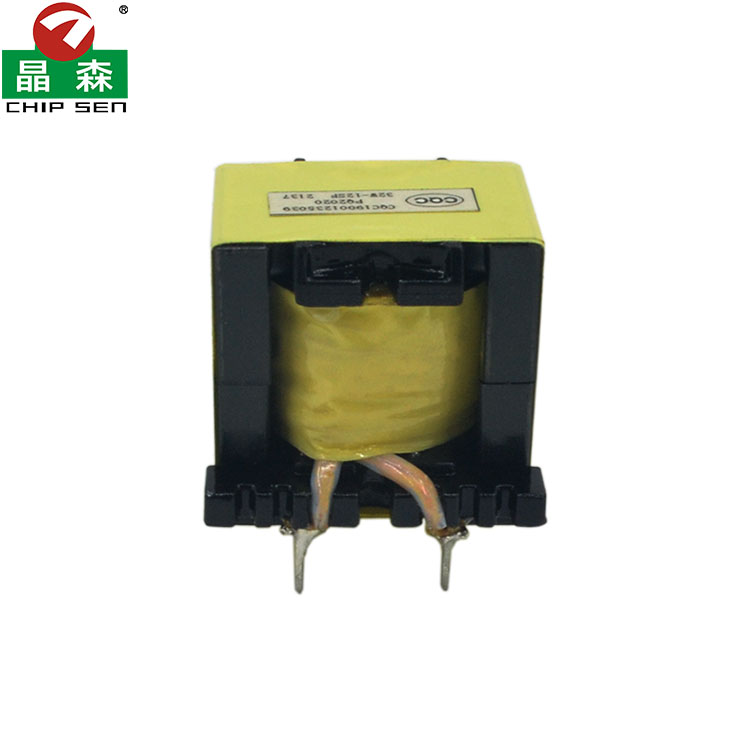

· 2引脚侧：通常用于次级侧高压输出绕组，结构简单，便于通过加强绝缘。
6. 立式安装：
· 节省PCB板的水平空间，有利于电路板的小型化和高密度布局。
产品用途：
· 主流应用：
· 中大功率开关电源：如台式电脑、服务器、工业设备的电源。
· 快速充电器/适配器：功率较大的USB PD快充（60W及以上）、笔记本电脑电源适配器。
· 重要应用：
· 通信设备电源：网络交换机、路由器、基站等。
· 工业与汽车电子：光伏逆变器的辅助电源、工业控制电源、电动汽车车载充电器的内部电源。
· 高端LED驱动电源。
