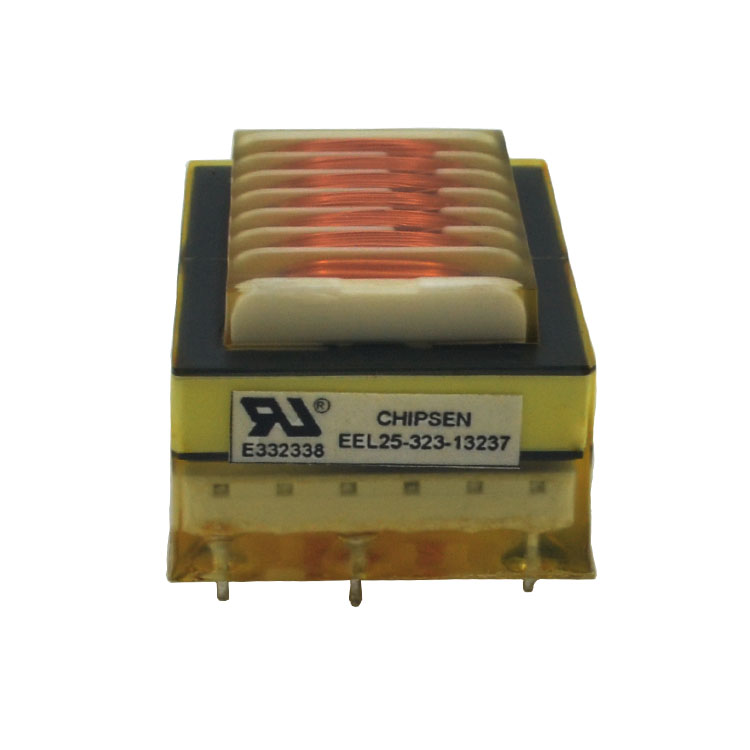

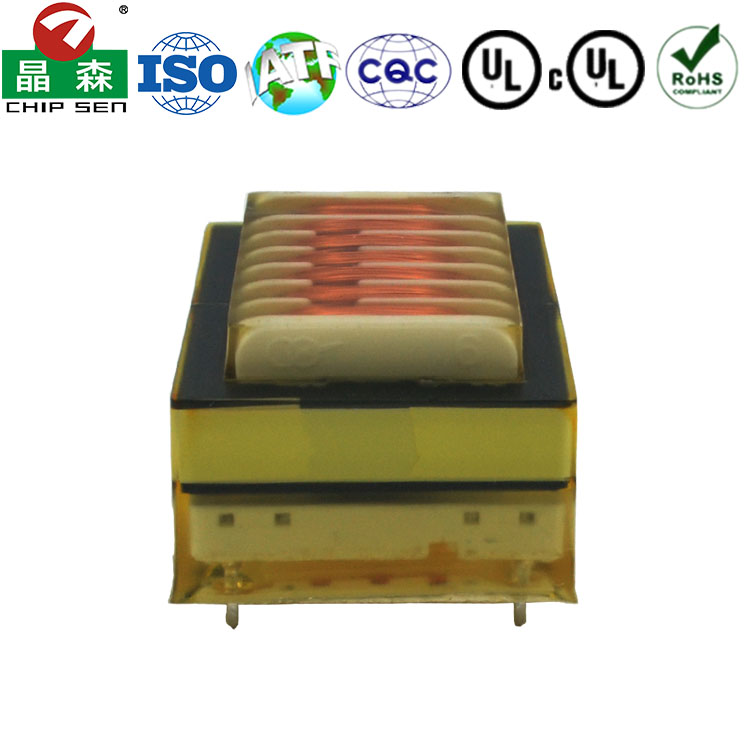

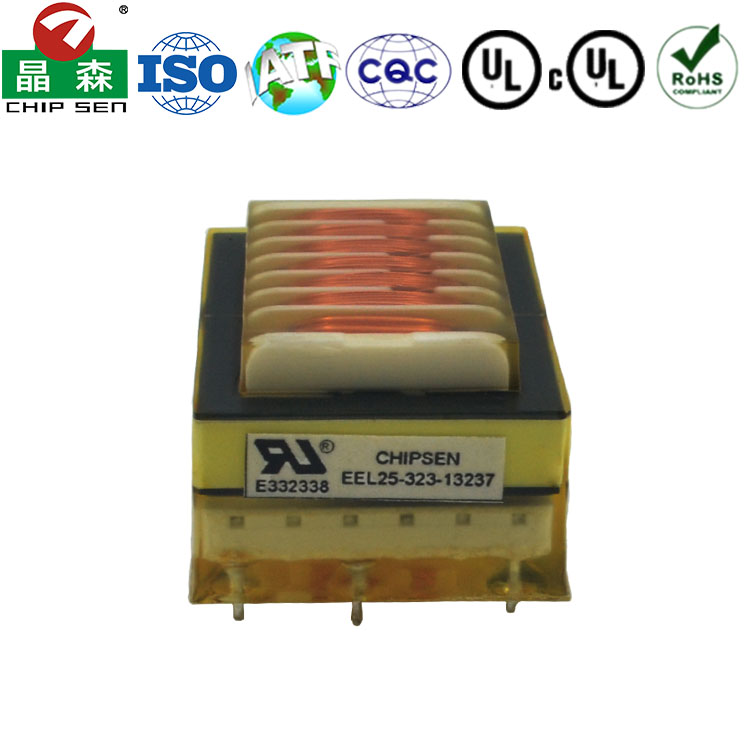

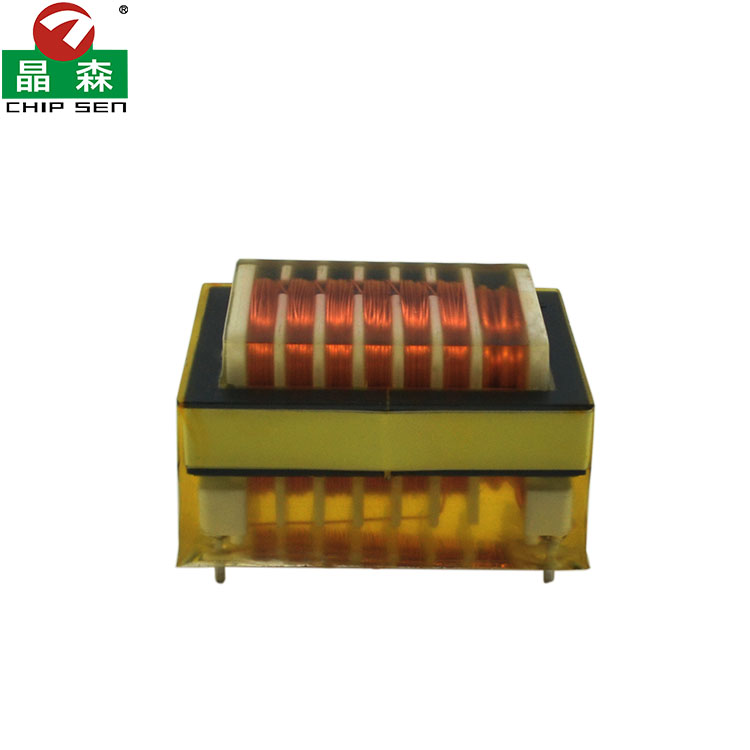

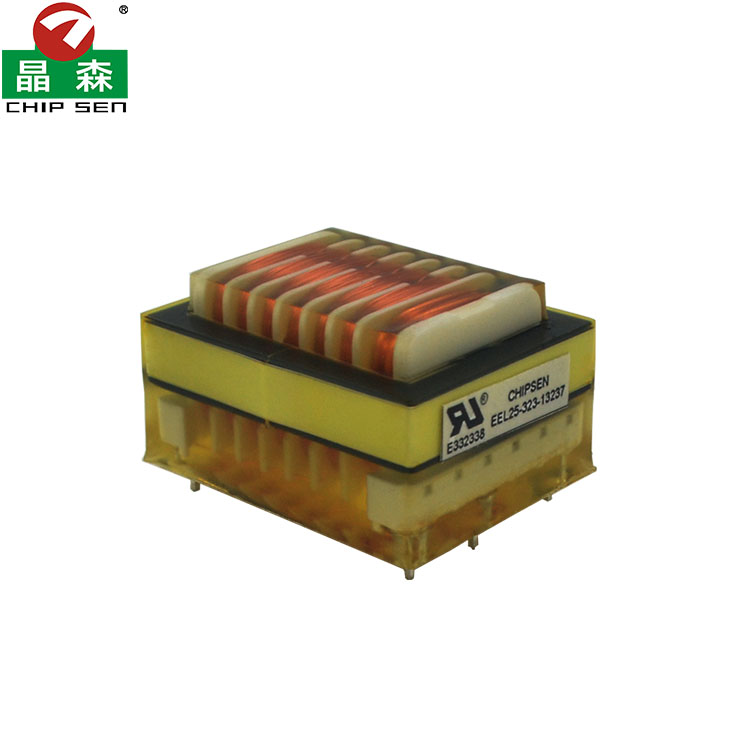

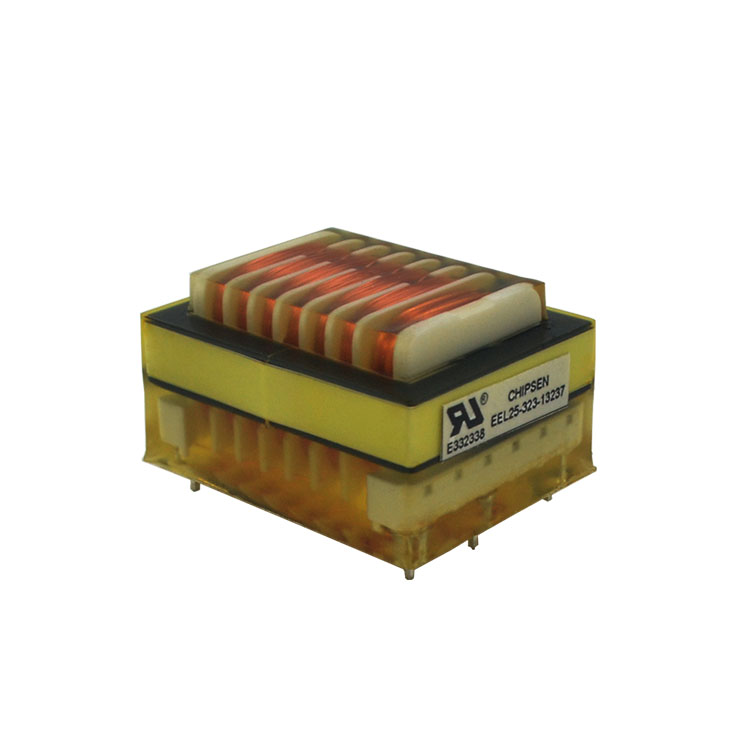

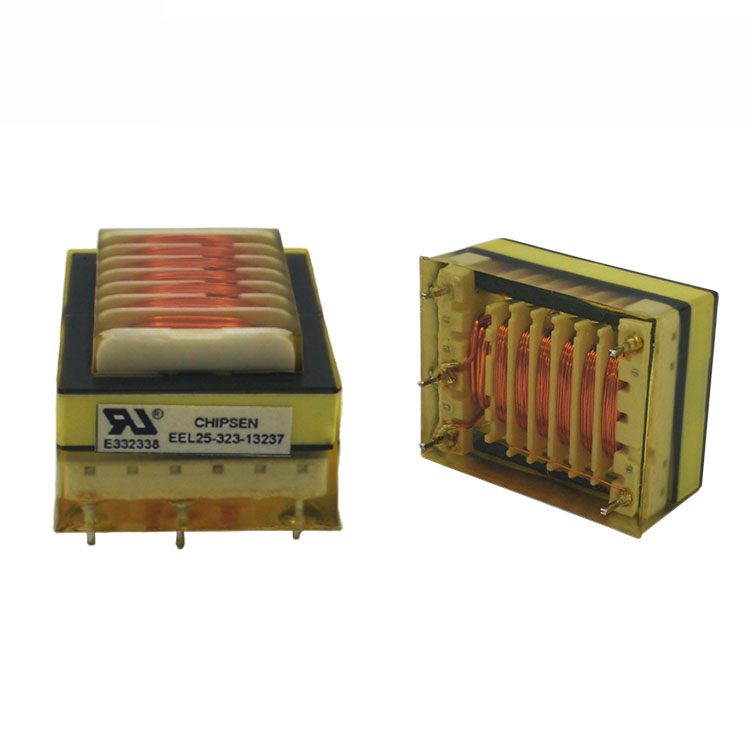

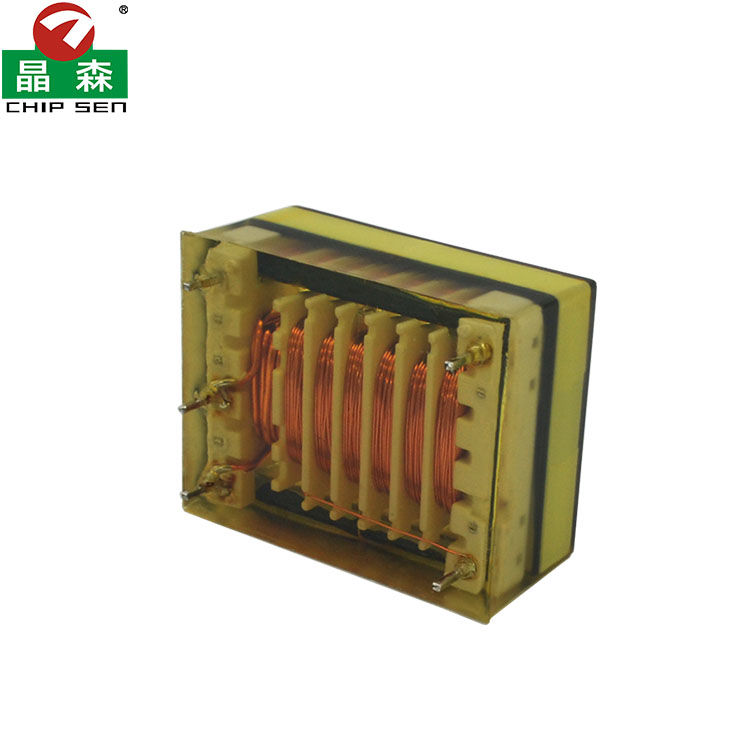

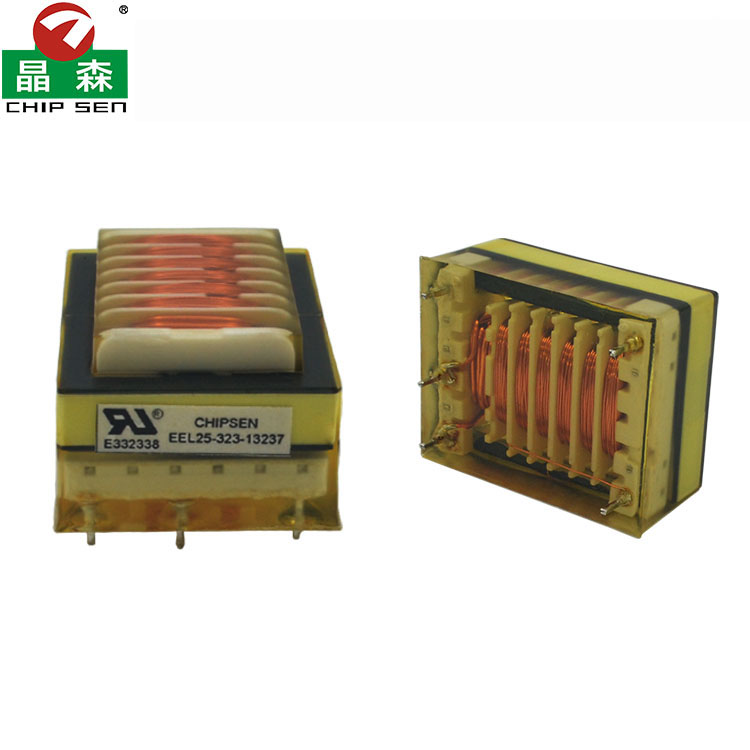

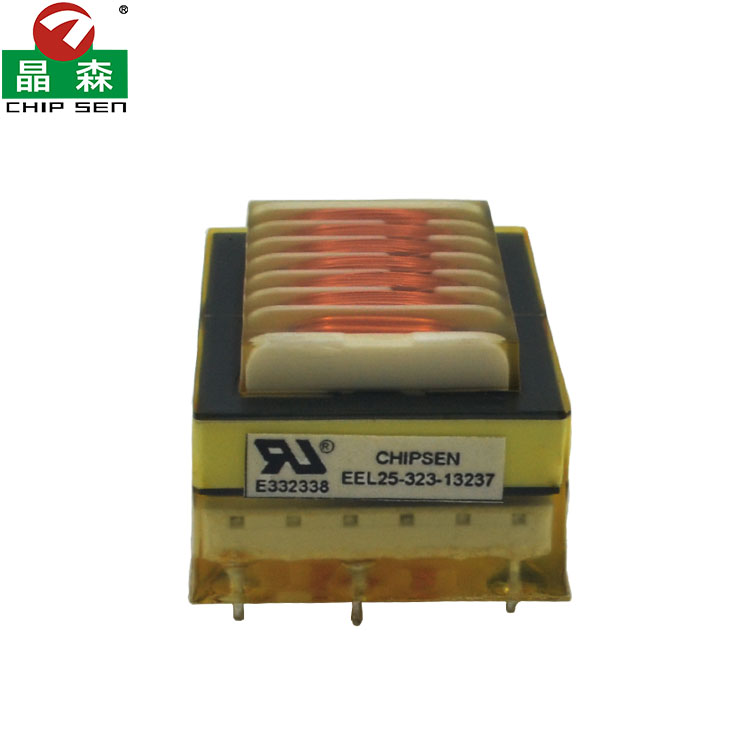

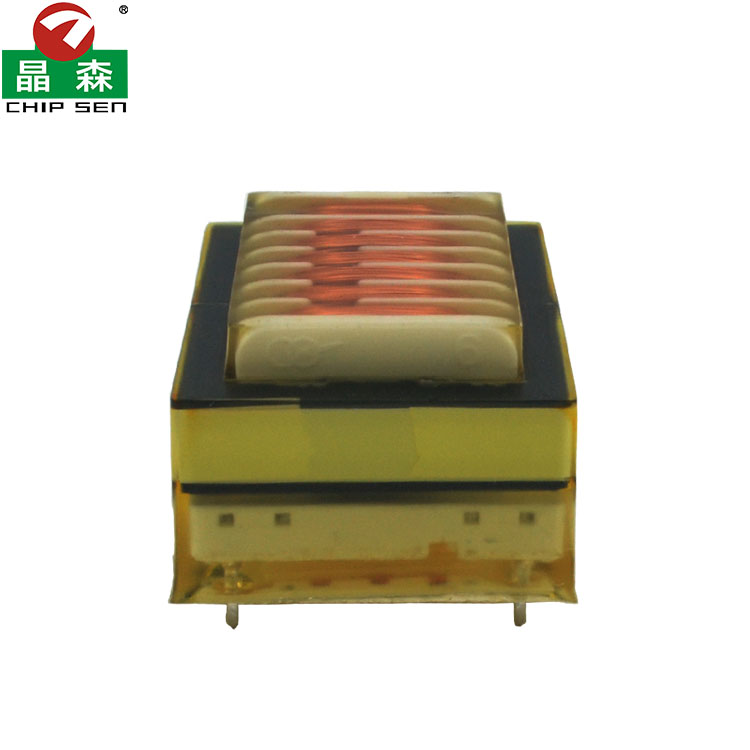

EEL25灌封式高频变压器
产品分类：
EEL系列高频变压器
功率：
80~200W
尺寸单位（mm）：

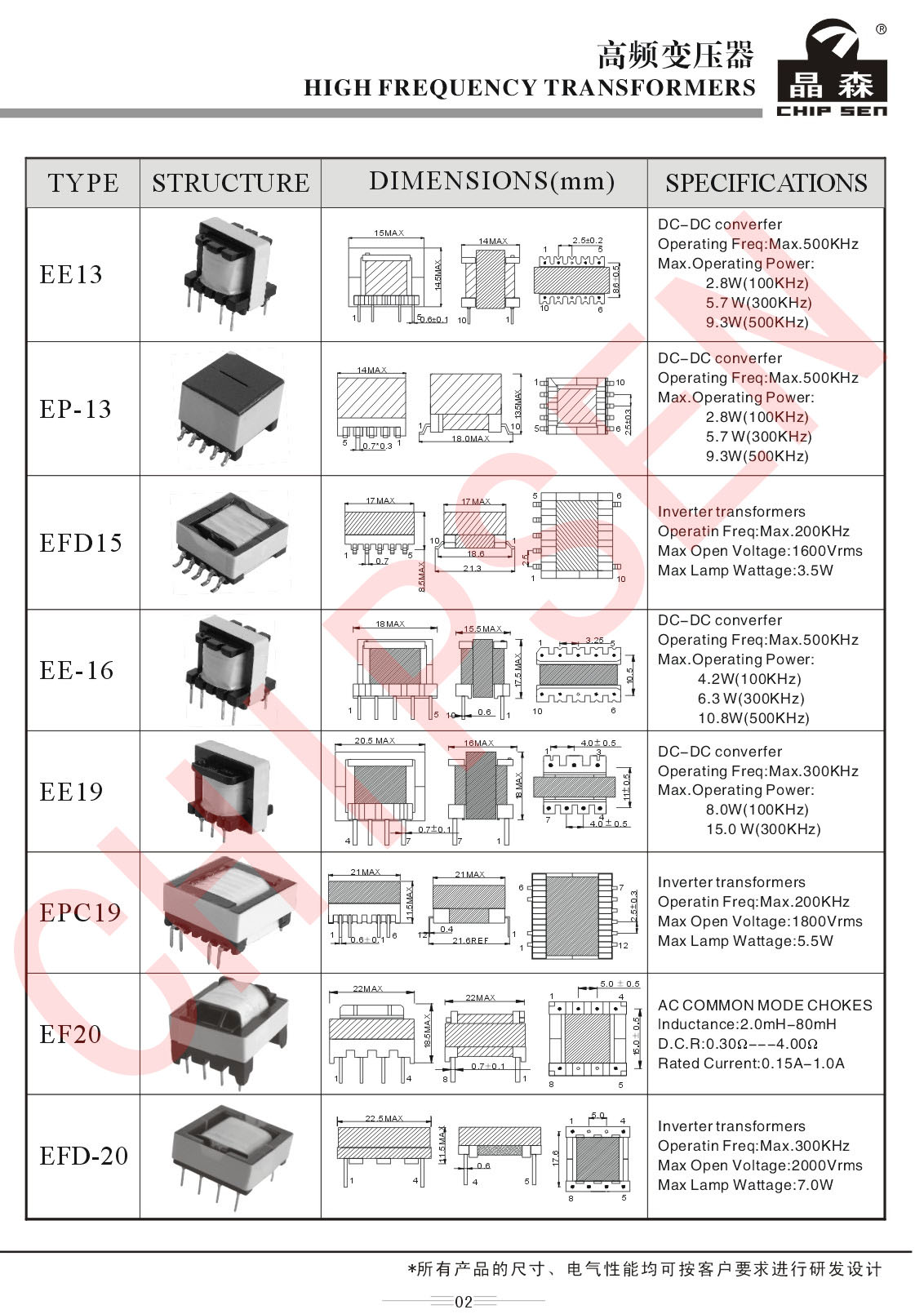

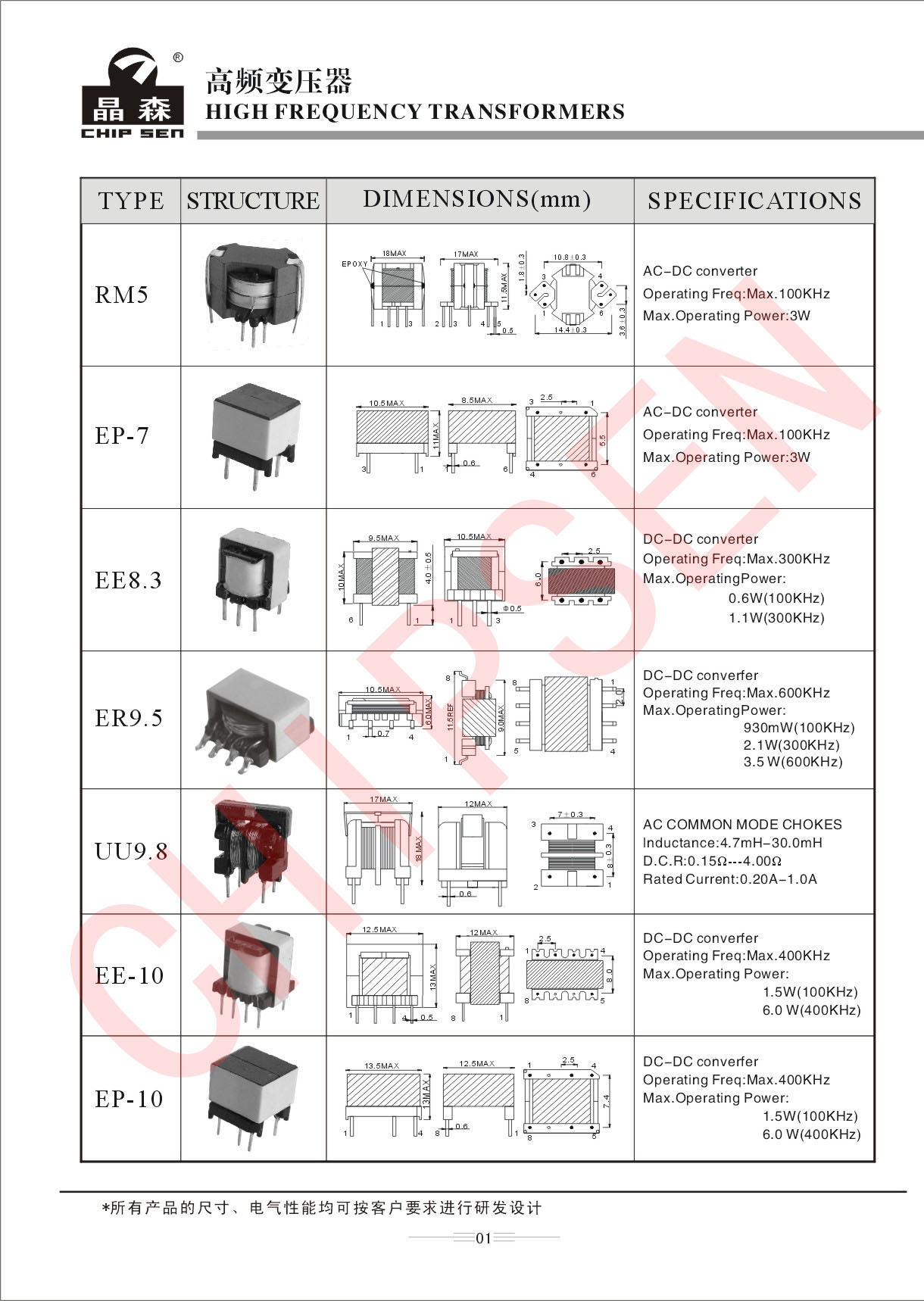

EE5/0.6W，EE8.3/2W，EE10/5W，EE12.8/7W，EE13/8-16W，EE16/10-15W，EE19/14-24W，EE22/20W，EE25/33-60W，EE28/60W，EE30/90W，EE32/95W，EE33/120W，EE34/100W，EE35/90-125W，EE40/175W，EE42/265-350W，EE55/660-800W，EE65/900-1250W，EE70/1500W，EE85/2100-2460W，EE110/4550W，EE160/8100W，EE240/17000W
产品特性：
1. 磁芯特性 (EEL25)：
· EEL型磁芯： 与标准EE型相比，通常具有更大的中心柱截面积，这意味着在相同尺寸下能传输更大的功率或承受更高的磁通密度，热性能和功率处理能力更优。
· 25号尺寸： 指明了磁芯的物理大小（长约25mm），这决定了其功率范围处于中功率等级。
2. 电气结构特性 (3+2pin)：
· 3引脚初级： 这明确指示了初级绕组是中心抽头结构。这种结构专为推挽（Push-Pull）、半桥（Half-Bridge）、全桥（Full-Bridge） 等高效拓扑电路设计，而不是用于反激式（Flyback）拓扑。
· 2引脚次级： 表明次级是单个绕组，无抽头，通常用于输出单一电压。
3. 物理工艺特性 (灌封式)：
· 高绝缘与耐压： 环氧树脂灌封填充了所有内部空隙，使其具有极高的绝缘强度，隔离耐压通常可达4000VAC以上，满足最严格的安规要求（如医疗、工业）。
· 优异的散热性： 树脂将内部热量高效传导至外壳，降低了热点温度，提升了整体可靠性和寿命。
· 强大的环境适应性： 防潮、防震、防腐蚀、防尘，能够应对潮湿、振动、化学腐蚀等恶劣环境。
· 抑制噪声： 固化后的树脂有效抑制了绕组和磁芯因高频开关产生的振动噪声。
· 机械强度高： 整体固化成一个坚实的方块，引脚不易松动，结构非常稳固。
产品用途：
1、工业与通信开关电源： 用于服务器、基站、路由器、PLC控制器等设备的内部电源模块（如100-200W范围的板载DC-DC转换器）。
2、医疗设备电源： 为监护仪、分析仪器、医疗成像设备等供电。灌封和高隔离耐压是满足医疗安规（如IEC 60601-1）的强制要求，以确保患者安全。
3、大功率LED驱动电源： 驱动户外照明、工矿灯、植物生长灯等需要高可靠性且环境恶劣的大功率LED应用。
4、高端仪器仪表： 用于精密测试测量设备，要求电源部分极其稳定且噪声极低。
5、逆变器系统： 在DC-AC或DC-DC逆变器的前级升压或变换电路中作为功率变压器。
